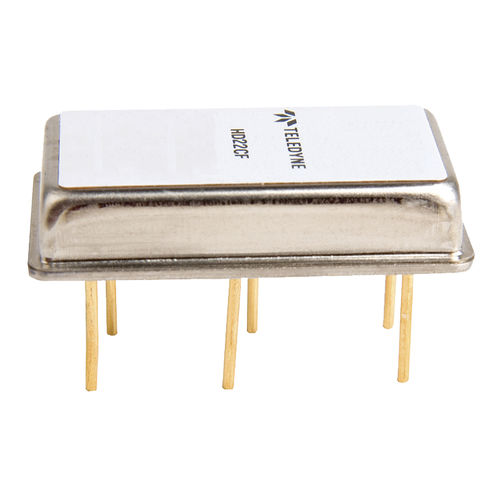

Relé estático DC HD series

para montaje en superficie

Este todo el relais de estado sólido utiliza la tecnología más última para proporcionar un punto bajo EN resistencia y una salida ópticamente aislada. El control (entrada) y la carga (salida) ópticamente se aíslan para proteger los circuitos de lógica de la entrada contra el voltaje y los transeúntes actuales que pueden ocurrir en la fuente de la salida. El aislamiento óptico también proporciona una salida flotante completa, así permitiendo que la carga sea conectada con cualquier terminal de salida. El circuito de control se protege para permitir al relais ser conducido directamente del Cmos estándar o para abrir los circuitos de lógica del colector TTL. Las opciones disponibles incluyen cortocircuito y la protección actual de la sobrecarga, que proporciona la protección completa para el relais y el cableado del sistema. Esta característica no sólo proporciona la protección si un cortocircuito o una sobrecarga ocurre mientras que el relais está encendido, pero también proporciona la protección si el relais se cambia en un cortocircuito. En cualquier caso, el relais detectará la condición del cortocircuito y después la bloqueará indefinidamente hasta que se quita el cortocircuito y la unidad es reajustada completando un ciclo el control de la entrada. La segunda opción es una línea de salida del estado. Esta característica está disponible en configuraciones del estado del interruptor o del estado del viaje. El estado del interruptor vuelve el estado verdadero del interruptor de salida y ópticamente se aísla de la carga. Proporciona la independiente de la indicación de estado del circuito de control del relais. La línea de estado proporciona 0) puntos bajos de la lógica (cuando el circuito de entrada está apagado y continuidad del circuito de la carga está presente. La línea de estado proporciona una lógica 1 (colmo) cuando la salida está encendido. Dispare el estado, disponible solamente con la serie HD24 retransmite, vuelve una lógica 0 (punto bajo) si la salida dispara apagado y una lógica 1 (colmo) cuando la salida está en un modo normal (en o apagado).
