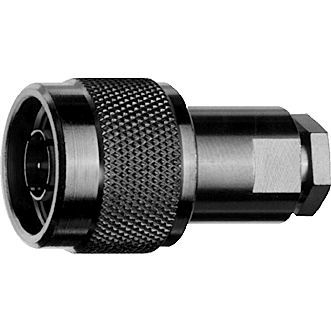

Conector de datos 100023965
RFjackrecto

conector de datos
conector de datos
conector de datos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de datos, RF
Formato
jack
Forma
recto
Tipo de conexión
de engaste, con racor de tornillo, de muelle
Características eléctricas
de potencia media, de alta frecuencia
Material
de silicona, de metal
Usos
para enchufe, para transmisión marina, de tira de soldadura fuerte, uso, de cables, para cable eléctrico, de bidones, para manguito, para piezas
Sector
de estanqueidad
Otras características
flexible
Impedancia

50 Ohm

Tensión

1 kV

Descripción

N Enchufe recto G3 (RG-178B/U) soldadura/abrazadera IP 67 Nombre del artículo - N Plg str sd/cl G3 Grupo de cables; cable - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Observaciones - soldar/abrazadera; manguito de presión IP67 Montaje - B02 La serie N es un conector coaxial muy popular. Se trata de un conector de tamaño medio, de precisión y resistente a la intemperie que se suministra con un acoplamiento de tornillo. En algunas aplicaciones, este conector puede utilizarse hasta 11 GHz. Sólo están disponibles impedancias de 50 Ω. Existen conectores para cables flexibles, conformables, semirrígidos y corrugados. Para esta serie se utilizan procesos de terminación de cable tanto de crimpado como de abrazadera. Las técnicas de diseño especiales para esta serie de conectores han dado como resultado excelentes niveles de rendimiento con respecto a la pérdida de retorno (VSWR) y la distorsión de intermodulación. Las aplicaciones para estos conectores varían desde la transmisión de señales y datos donde se requiere resistencia a las vibraciones y protección medioambiental. La serie N ofrece una solución de media potencia y alta frecuencia para conexiones coaxiales. Sellado de la cara de contacto de los conectores N entre el conector macho y el conector hembra (acoplados) según IP 68. Las clasificaciones son afirmaciones generales para las series correspondientes. Los conectores individuales pueden diferir de los valores indicados. En caso de duda, consulte a nuestros ingenieros. Par de acoplamiento recomendado - 4 - 6 Nm Durabilidad (Matings) - ≥ 500 Material: contactos de resorte - CuBe2, CuNi1Pb1P(C97) Material: conductor exterior - CuZn39Pb3 Material: otras piezas metálicas - CuZn39Pb3 Material: aislantes - PTFE Material: juntas - Silicona, NBR Acabado: conductor interior - Cu2Ag5 Acabado Conductor exterior - CuSnZn3 (Telealloy); Ag2CuSnZn0,5 (Optargen) Acabado: Otras partes metálicas - CuSnZn3 (Telealeación), Cu2Ni5

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de TELEGARTNER
