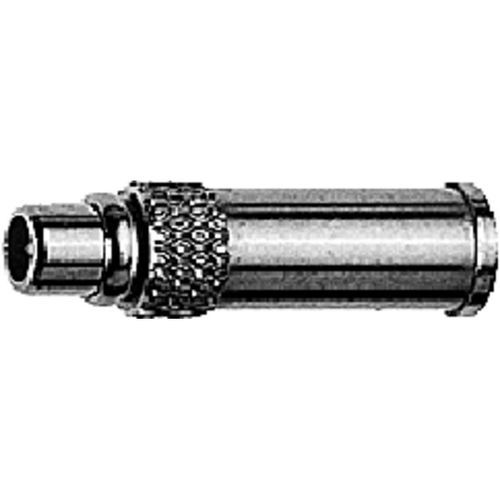

Conector RF 100025090

MCXSMTrecto

Enchufe recto MMCX Nombre del artículo - MMCX Plg str cr/cr G3 Grupo de cables; cable - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Observaciones - crimp/crimp Montaje - C2822 La serie MMCX de conectores micro-miniatura es una versión más pequeña del MCX y también utiliza un acoplamiento rápido. Son adecuados para su uso hasta 6 GHz. La impedancia se controla a 50 Ω. Existen diseños de conectores para cables flexibles, conformables y semirrígidos. Los estilos están disponibles para montaje en placas de circuito impreso mediante soldadura de orificio pasante, ajuste a presión y tecnología de montaje en superficie (SMT). Las técnicas de soldadura y crimpado se utilizan para terminar esta serie en cables. Debido a su pequeño tamaño, estos conectores se pueden utilizar en los instrumentos más pequeños, así como en equipos de comunicación personal. Durabilidad (Matings) - ≥ 500 Material: contactos de resorte - CuBe2 Acabado: conductor interior - Ni2Au1.27 Material: conductor exterior - CuZn39Pb3 Fuerza de inserción - ≤ 18 N Acabado: Conductor exterior - Ni2Au0,8 Material: otras partes metálicas - CuZn39Pb3 Acabado: Otras partes metálicas - Ni5Au0,2 Desenganche - 6 - 18 N Material: aisladores - PTFE Categoría climática según IEC 60068 - 1 - 55/155/21 Resistencia de contacto conductor interior - ≤ 5 mΩ Resistencia de contacto conductor exterior - ≤ 2,5 mΩ Resistencia de aislamiento - ≥ 1 GΩ Impedancia - 50 Ω Pérdida de retorno: Estilo recto - ≥ 20 dB/6 GHz Pérdida de retorno: Estilo en ángulo - ≥ 16,5 dB / 6 GHz Tensión de prueba - 500 V/50 Hz Tensión de trabajo - 170 Veff/50 Hz Gama de frecuencias hasta - 6 GHz Normas - EN 122340
