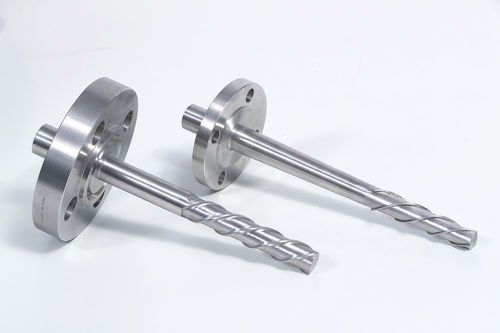

Termopozo de rosca

de acero inoxidablepara sensor de temperatura

Los termopares helicoidales son termopozos especialmente construidos que tienen características especiales de diseño que permiten que el termopozo se mantenga bien dentro de un flujo de fluido. Característica especial de esta vaina son las crestas helicoidales que se construyen mediante cálculos estándar, estas crestas helicoidales reducen la formación de vórtices dentro del flujo de fluido debido a la vaina que reduce las vibraciones hasta en un 90% en comparación con una vaina normal, la construcción de esta vaina se basa en los parámetros proporcionados en la norma ASME STS- 1. Ventajas > Reduce los efectos causados por el desprendimiento de los vórtices > Vida útil más larga en comparación con la construcción normal > Son posibles longitudes de inserción más largas con el mismo diámetro > No hay necesidad de collares de soporte. > Reduce en un 90% la amplitud de las oscilaciones > Instalación fácil y rápida > Adecuado para caudales elevados y tamaños de boquilla pequeños > Mejor tiempo de respuesta que los métodos convencionales > Elimina el uso de collares de soporte >> Material de la vaina: SS 304/310/316, Inconel 600, Monel 400 etc. >> OD del termopozo: mín. 9,2mm >> ID de termopozo: mín. 3,2mm >> Conexión de proceso: Según requerimiento (bridada/roscada/soldada) >> Espesor de pared: mín. 3mm >> Espesor de la punta: mín. 3mm >> Longitud no soportada: 63.5mm - 600mm >> Longitud helicoidal: Según el requisito. >> Altura de deformación helicoidal: 10% OD (según norma ASME) >> Paso helicoidal: 5xOD (según norma ASME). >> No. de estrías: 3 números a 120° entre sí. >> Ángulo de deformación: 58° (según norma ASME). >> Construcción de colisión: Mecanizado / Soldado con alambre.
