Software de mando SeamScan™

de cálculosde seguimientode autómata programable

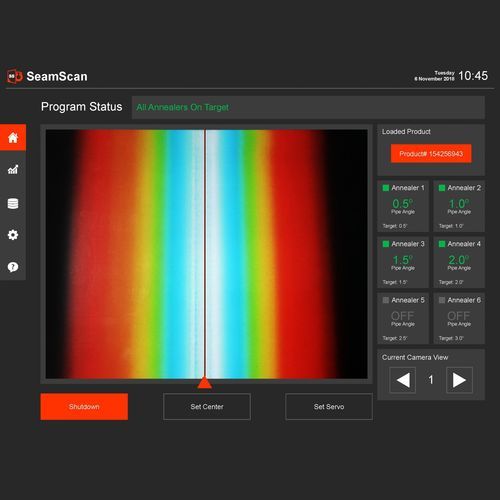

SeamScan™ es un avanzado paquete de seguimiento térmico de la costura diseñado para las recocidas de costura Thermatool. El equipo de seguimiento utiliza cámaras térmicas de última generación y tecnología de procesamiento de imágenes para detectar el cordón de soldadura HF. SeamScan™ posiciona automáticamente cada inductor del recocido sobre el cordón de soldadura para garantizar un calentamiento preciso. Esta plataforma de control consta de una cámara térmica, una CPU de procesamiento de imágenes y una pantalla táctil que se comunica vía ethernet con el PLC de cada recocido (requiere la opción SmartAnneal™). CARACTERÍSTICAS El algoritmo del software calcula la posición correcta de cada inductor del recocido a lo largo de la costura caliente, siguiendo la torsión de la costura en el molino. Los controles del recocido permiten que el sistema gire automáticamente el inductor del recocido de forma orbital alrededor de la circunferencia del tubo (tubo de 6" y mayor). Muestra el ángulo de la tubería y el ángulo de cada inductor. La posición del inductor y el ángulo de la costura se grafican en tiempo real (±15o de giro de la costura como máximo). La receta del producto puede guardarse para cada diámetro exterior de la tubería y el entrehierro. Los ajustes de la receta pueden registrarse en un archivo de texto disponible para su revisión posterior al proceso (exportación a través de USB o ethernet). Elimina el sistema de seguimiento de líneas pintadas con cámaras visuales y poco fiables.
