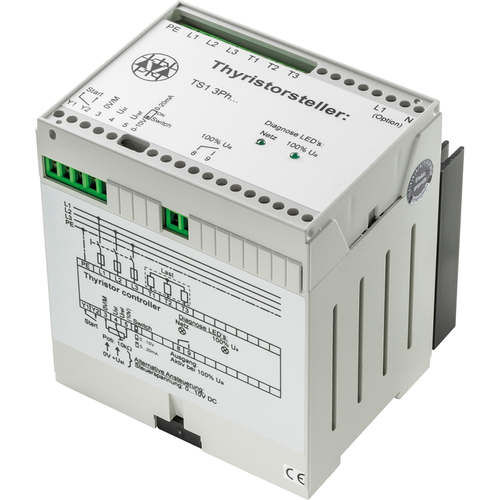

Controlador de potencia de tiristor TS1

trifásicoen riel DINpara aplicaciones de iluminación

Los tiristores de alimentación se usan como actuadores para los controles industriales de alimentación (ej. bombas, ventiladores, lámparas, calefacción, hornos industriales). Gracias a su construcción robusta y compacta, se garantiza un control sin desgaste con una elevada eficiencia. • Aplicación/tipo : Tiristores de potencia • Configuración : interruptores DIP • Voltaje de salida : voltaje de referencia para el potenciómetro: 10 V = • Salida contacto de conmutación : contacto de señal al 100% Ua, 1x contacto NA, 3A para 250 V ~ o 24 V =, libre de potencial, salida para cargas óhmicas e inductivas, 1,2 kW (400 V ~ / 2 A), 2,5 kW (400 V ~ / 4 A), 4 kW (400 V ~ / 6 A), 5 kW (400 V ~ / 8 A), 6,5 kW (400 V ~ / 10 A) • Entrada : entrada para potenciómetro 2,5..10 kΩ, activación eléctrica a través de la señal de consigna 0..10 V = o 0..20 mA, opcionalmente configurable • Temperatura de operación (°C) : 0..+45 • Alimentación : L1, L2, L3, N: 400 V ~ 48..62 Hz, auto-sincronización • Consumo : típ. 7 W, típ. 13 W, típ. 19 W, típ. 25 W, típ. 31 W • Carcasa : PA • Protección : IP40, bloque terminal IP23, conforme a EN 60529 • Conexión : bloque terminal, máx. 2,5 mm² • Montaje : preparado para montaje sobre carril TS35 (35x7,5 mm) conforme a EN 60715 • Longitud del dispositivo (mm) : 100 • Altura del dispositivo (mm) : 110 • Notas : modelos de hasta 4 A con placa de refrigeración, modelos 6 A con disipador de calor, modelos 8 A y superiores con disipador de calor y ventilador • Tabla del catálogo : Tiristores de potencia
