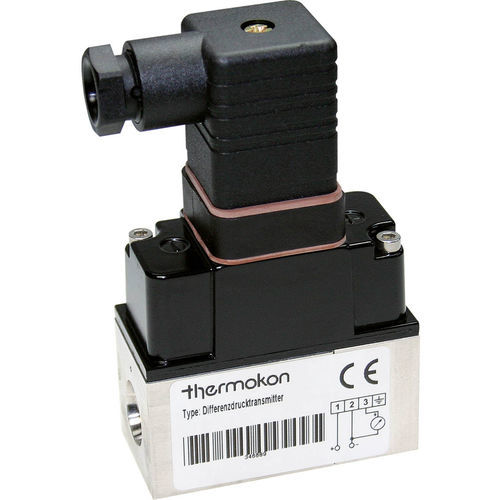

Transmisor de presión diferencial DPL series

4-20 mA0-10 V15 V CC

El transmisor de presión diferencial detecta la presión diferencial en medios líquidos. Las áreas típicas de aplicación incluyen flujo y retorno en sistemas de calefacción, así como la supervisión de filtros y compresores. Para una fácil conexión, recomendamos el cable de conexión de 5 m con enchufe (ver accesorios). • Aplicación/tipo : Transductor diferencial de presión • Propósito : Valores de medición • Valores de medida : diferencial de presión • Interfaz : Activo, 0..10 V, 4..20 mA • Voltaje de salida : 0..10 V, min. carga 2 kΩ • Salida amperio : 4..20 mA, máx. carga 900 Ω • Rango de operación temperatura carcasa (°C) : -20..+50 • Rango de operación humedad : máx. 85% HR sin condensación permanente • Rango de operación presión : máx. 6 bar, máx. 16 bar, fluidos • Rango de medida presión : 0..1 bar, 0..2,5 bar, 0..4 bar, 0..6 bar • Precisión de presión : ±1% desde el rango de medida (típ. en -5..+75 °C) • Alimentación : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Consumo : típ. 0,37 W (24 V =), máx. 0,5 W (24 V =), 0,9 VA (24 V ~) • Contacto directo (medios) : acero inoxidable, G1/4" • Carcasa : acero inoxidable V2A (1.4305), tapa de aluminio fundido a presión, célula de medición cerámica • Color : negro • Protección : IP54, conforme a EN 60529 • Conexión : enchufe angular DIN 43650, modelo A • Longitud del envase (mm) : 170 • Ancho del envase (mm) : 120 • Longitud del dispositivo (mm) : 67 • Ancho del dispositivo (mm) : 30 • Altura del dispositivo (mm) : 94
