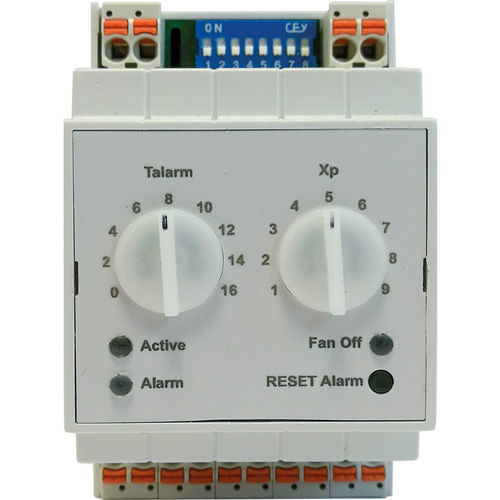

Termostato puesta sin riesgo de congelamiento TFRe active

electrónicoreglableNA

Termostato electrónico de protección contra heladas para la monitorización de la temperatura de los intercambiadores de calor aire/agua caliente para evitar daños en el sistema de ventilación. La medición de temperatura se lleva a cabo típicamente por un sensor de respuesta rápida en la salida del intercambiador de calor. Cuando se excede el valor límite ajustado, el TFRe anula la señal de control original de la válvula de calefacción a una abertura de válvula más grande para evitar la congelación. Si la temperatura disminuye más, el ventilador se para para la protección del sistema y la unidad de control recibe una alerta. Para la detección de temperatura en la salida de agua del intercambiador de calor se debe usar un sensor de respuesta rápida (por ejemplo TF14 con KL4VA) (no en la entrega). • Aplicación/tipo : Termostato de protección antihielo • Propósito : Valores de medición • Valores de medida : temperatura • Interfaz : Activo, 0..10 V, Contacto de conmutación • Funciones : al control actuadores de válvula, controlador integrado, controlador P integrado, protección antihielo, alarma en caso de rotura de cable o cortocircuito del sensor, punto de ajuste de la alarma 0..+16 °C (histéresis de conmutación 0..+3 °K ajustable) • Elementos operativos : 2 perillas giratorias (Talarm y Xp) • Configuración : interruptores DIP • Voltaje de salida : 0..10 V (valor de la temperatura medida 0..+100 °C), 0..10 V (valor de control para el actuador de la válvula 0..+100%), máx. carga 10 mA • Salida contacto de conmutación : contacto NA ventilador, libre de potencial, para 250 V ~, carga máx. 6 A, contacto NA alarma, libre de potencial, para 30 V ~, carga máx. 1 A
