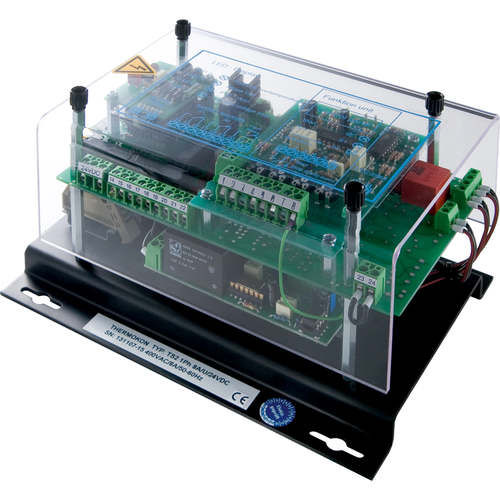

Controlador de potencia de tiristor TS2

trifásicopara aplicaciones de iluminaciónpara sistema de calefacción

Los tiristores de alimentación se usan como actuadores para los controles industriales de alimentación (ej. bombas, ventiladores, lámparas, calefacción, hornos industriales). Gracias a su construcción robusta y compacta, se garantiza un control sin desgaste con una elevada eficiencia. • Aplicación/tipo : Tiristores de potencia • Configuración : puente de contacto, interruptores DIP • Voltaje de salida : voltaje de referencia para el potenciómetro: 10 V = • Salida contacto de conmutación : contacto de señal al 100% Ua, contacto de señal en caso de estado de falla, contactos conmutado, 2A para 230 V ~, libre de potencial, salida para cargas óhmicas e inductivas, 50 kW (400 V ~ / 75 A), 60 kW (400 V ~ / 90 A), 78 kW (400 V ~ / 120 A) • Entrada : entrada para potenciómetro 2,5..10 kΩ, entrada para PTC según DIN 44081, activación eléctrica a través de la señal de consigna 0..10 V =, 0..20 o 4..20 mA, opcionalmente configurable • Temperatura de operación (°C) : 0..+55 • Alimentación : L1, L2, L3, N: 400 V ~ 48..62 Hz, auto-sincronización • Consumo : típ. 202 W, típ. 243 W, típ. 324 W • Pantalla : 9 LEDs para mostrar el estado del dispositivo • Carcasa : aluminio, cubrir el plexiglás • Protección : IP23 • Conexión : conexiones de alimentación, tornillo de conexión M8 para terminal de cable, electrónica de control de conexión, máx. 1.5 mm² • Montaje : 4 orificios de montaje Ø=8 mm para montaje sobre placas de montaje galvanizadas (armario eléctrico) • Longitud del dispositivo (mm) : 200 • Ancho del dispositivo (mm) : 140 • Altura del dispositivo (mm) : 115
