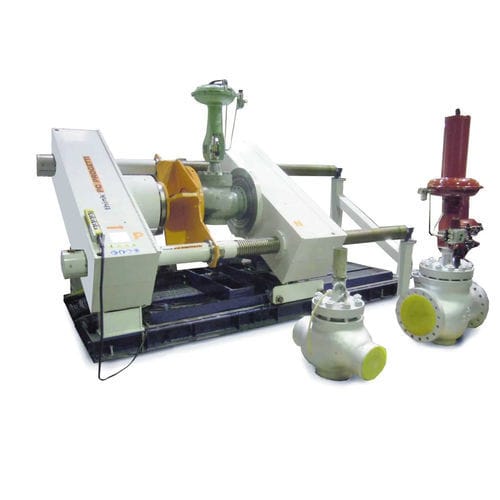

Banco de ensayo de presión BO30-2CV/750

de durabilidadde fugascontrolado por PLC

Banco de pruebas horizontal con estilo de sujeción combinado: sello radial interior e instalaciones de sujeción a presión. Diseñado para probar válvulas de control de hasta 32″ según las normas FCI 70-2 y DIN EN 12266. El puente de reacción móvil se mueve mediante dos columnas atornilladas que aseguran la ausencia total de fuerzas externas sobre el cuerpo de la válvula un cilindro hidráulico realiza el apriete a presión con o sin control proporcional. Esta prerrogativa la hace conforme a las normas de ensayo internacionales más extendidas. En el sótano está instalado un depósito de agua que sirve de reserva para los procedimientos de prueba. El equipo se controla mediante un patín de presurización SKA-100 con dispositivos activos de válvulas de control. FUERZA DE REACCIÓN : 750 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MAX : 2200mm LONGITUD MÍNIMA DE LA VÁLVULA : 0mm DISTANCIA INTERIOR COLUMNAS : 1500mm ALTURA DE LOS EJES DE FLUJO : 1350mm del suelo TANQUE DE AGUA DEL SÓTANO : 950 Litros ELEVADORES : 2x10 TON TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinado DIMENSIONES : 4630(L) x 2300 (P) x 2170(H)
