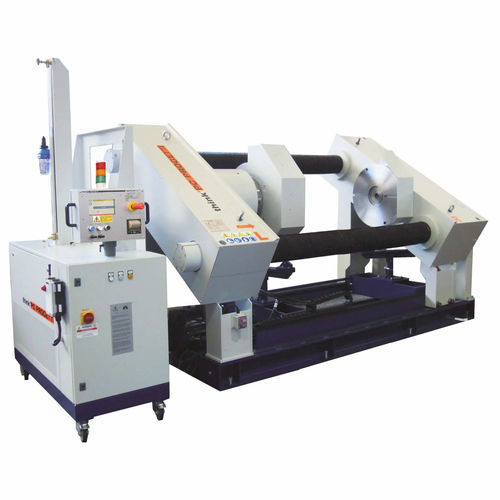

Banco de pruebas horizontal con sujeción combinada: cierre radial interior y sujeción a presión.
El puente de reacción móvil se desplaza mediante dos columnas atornilladas que garantizan la ausencia total de fuerzas externas en el cuerpo de la válvula y un cilindro hidráulico puede realizar un apriete a presión con o sin control proporcional.
Esta prerrogativa la hace conforme a las normas de ensayo internacionales más extendidas. Pueden instalarse juegos completos de caudalímetros (véase la opción) para realizar pruebas de estanqueidad del asiento de las válvulas de control.
El equipo se controla mediante el patín de presurización SKA-100
FUERZA DE REACCIÓN : 500 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo)
LONGITUD DE LA VÁLVULA MÁX : 1760mm
LONGITUD MÍNIMA DE LA VÁLVULA : 0mm
DISTANCIA INTERIOR COLUMNAS : 1160mm
ALTURA DE LOS EJES DE FLUJO : 1000mm
DEPÓSITO DE AGUA DEL SÓTANO : 470 Litros
ELEVADORES : 2x5 TON
TERMINACIONES PERMITIDAS : BW, SW, RF, RJ
ESTILO DE SUJECIÓN : Tipo 3 - Sujeción radial interior combinada y sujeción a presión con control proporcional.
DIMENSIONES (MEC) : 3441 (L) x 1817 (P) x 1980 (H)
---
