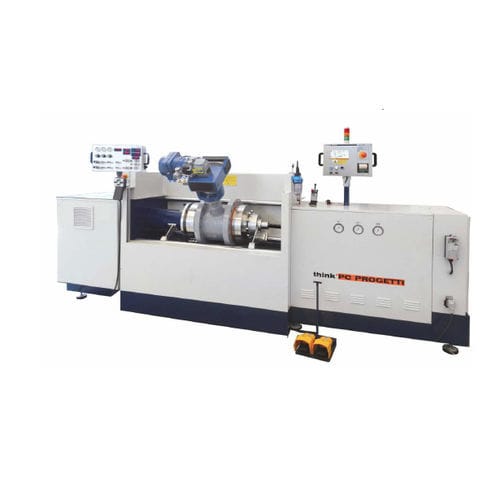

Banco de ensayo de presión BO30-2CV/50P

de durabilidadde fugascontrolado por PLC

Banco de pruebas horizontal con sujeción combinada: cierre radial interior y sujeción a presión. El puente de reacción móvil se desplaza mediante una columna atornillada que garantiza la ausencia total de fuerzas externas en el cuerpo de la válvula y un cilindro hidráulico puede realizar el apriete a presión con o sin control proporcional. Esta prerrogativa la hace conforme a las normas de ensayo internacionales más difundidas. En el lado del puente fijo se coloca un distanciador de 600 mm para alojar actuadores de gran tamaño. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El proceso de prueba se controla mediante un PLC electrónico y una pantalla táctil LCD. Los datos de las pruebas pueden imprimirse en una impresora térmica de 24 cln directamente en la zona de pruebas o pueden descargarse mediante una conexión en serie (estándar) a un PC basado en Windows con el software de certificación TestREC. FUERZA DE REACCIÓN : 50 TON (10% mínimo de apriete) (ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 620 mm LONGITUD MÍNIMA DE LA VÁLVULA : 0 mm DISTANCIA INTERIOR COLUMNAS : 590 mm ALTURA DE LOS EJES DE FLUJO : 885 mm DEPÓSITO DE AGUA DEL SÓTANO : 100 Litros TERMINACIÓN PERMITIDA : RF, RTJ, BW, SW ESTILO DE SUJECIÓN : Tipo 3 - sujeción combinada CONTROL DE LA FUERZA DE APRIETE : On/off y proporcional (opción) NORMAS DE REFERENCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (Otras a petición). CAUDAL DE LLENADO : 50 litros/min BOMBA DE VACÍO : 36m /h (opción) CAUDAL BOMBA DE VACÍO : Ver tabla (otro caudalímetro a petición) PRESIÓN MÁXIMA : 700 bar (agua) - 6 bar (AIRE) DIMENSIONES (MECÁNICAS) : 3670(L) x 600(P) x 1700(H)
