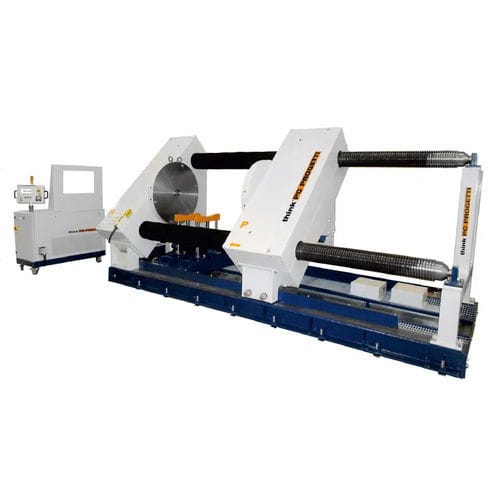

Banco de ensayo de presión BO45-2V/850

de durabilidadde resistenciade fugas

Banco de pruebas horizontal con estilo de sujeción del cierre radial interior. El puente de reacción móvil se desplaza mediante dos columnas atornilladas que aseguran la ausencia total de fuerzas externas sobre el cuerpo de la válvula. Esta prerrogativa lo hace conforme a las normas de ensayo internacionales más extendidas. La disposición de las columnas a 45° permite probar la carga vertical de las válvulas con una grúa o con un elevador de horquilla de carga horizontal. Además, se reduce la altura de carga vertical. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El equipo se controla mediante un patín de presurización de clase SKM o SKA FUERZA DE REACCIÓN (VER TABLA DE LÍMITES DE TRABAJO) : 580TON (Ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 3000mm LONGITUD MÍNIMA DE LA VÁLVULA : 200mm DISTANCIA INTERIOR COLUMNAS : 1300mm ALTURA DE LOS EJES DE FLUJO : 900mm DEPÓSITO DE AGUA DEL SÓTANO : 1100Litros ELEVADOR : Ver Opción PROTECCIÓN POLVO TORNILLO : Ver Opción TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 2 - Radial interior NORMAS DE REFERENCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS(Otras a petición) ALIMENTACIÓN ELÉCTRICA : 3PH + T, 380V@50Hz, 7,5KW DIMENSIONES (MEC) : 4700(L) x 2340(P) x 2300(H) mm
