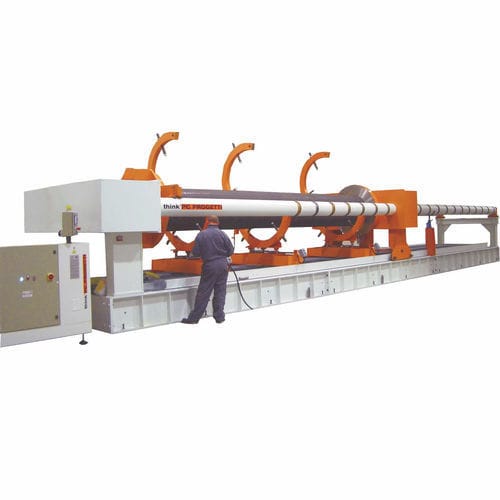

Banco de ensayo de presión BOT-2CSC/1200

de fugasautomáticocontrolado por PLC

COLUMNAS DE DOBLE SECTORIZACIÓN Y SUJECIÓN DE PRENSA PROPORCIONAL Bancos de pruebas para tubos con estilo de sujeción nº 1 "prensa proporcional". Los puentes de reacción están conectados por columnas sectorizadas, que permiten ajustar la longitud máxima de los tubos. El ajuste fino de los tubos se realiza mediante la carrera del cilindro de prensado. El puente de reacción derecho puede funcionar en toda la longitud de las columnas para cubrir una amplia gama de medidas de longitud de los tubos, como se describe en la tabla técnica siguiente. La carga de la tubería se realiza mediante una grúa desde la parte superior, mientras que los elevadores hidráulicos "Lunette" nº 4 la soportarán durante toda la prueba y son capaces de centrar la alineación en las cabezas de los sellos, y "mantenerla" para evitar su flexión durante las pruebas. El sótano incluye un recipiente de agua con un dispositivo de límite de evaporación. El banco de pruebas no necesita cimentación y está controlado por un patín de presurización de clase SKA con capacidad de llenado de agua de hasta 1000 L/min. POTENCIA DE REACCIÓN : 1200 TON ESTILO DE SUJECIÓN : Tipo 1: Prensado proporcional LONGITUD MÁXIMA DE LA TUBERÍA : 12500 mm LONGITUD MÍNIMA DE LA TUBERÍA : 2000 mm DIÁMETRO MÁXIMO DEL TUBO : 1250 mm ERROR ELÍPTICO PERMITIDO : 0,5 ALTURA DE LOS EJES DE FLUJO : 1770 mm DEPÓSITO DE AGUA DEL SÓTANO : 14000 Litros PRESIÓN MÁXIMA DE PRUEBA : 700 / 1050 bar CAUDAL DE LLENADO : 1000 Litros/min VACÍO DE PRE-llENADO : 160 m /h ALIMENTACIÓN NEUMÁTICA : 6,5 bar @ 1500 Nl/min Aire seco no lubricado DIMENSIONES : 15000(L) x 2720(P) x 2650(H)
