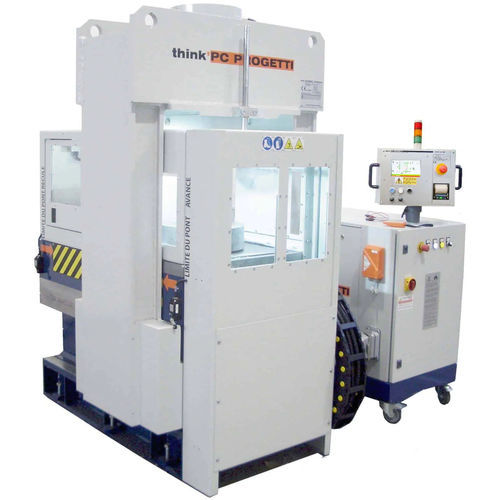

Banco de ensayo de presión BV-PMC/200SP

de fugasautomáticocontrolado por PLC

PUENTE MÓVIL PINZA DE PRENSADO PROPORCIONAL CON MICROPERCUSIÓN AUTOMÁTICA DE MARCADO DE VÁLVULAS Banco de pruebas vertical con pinza de prensado controlada; la fuerza de prensado se controla automáticamente en función de la presión del agua en el interior de las válvulas, y la carga resultante se reduce a términos mínimos. El puente lateral superior móvil permite la carga vertical de las válvulas y la posibilidad de disponer de bancos de trabajo dobles; mientras el primero está trabajando, el segundo puede estar preparado para las siguientes válvulas. En el sótano hay un depósito de agua y se podría añadir opcionalmente un depósito de agua externo. El uso de un castillo abierto como estructura de reacción lateral superior permite al usuario realizar inspecciones visuales de los asientos de las válvulas durante la prueba. El aparejo tiene una protección de acero blindado en los laterales. La parte frontal puede cerrarse mediante una compuerta corredera horizontal móvil (opcional). Una máquina de marketing está conectada directamente al PLC de control para marcar los números de serie en las piezas probadas. El equipo se controla mediante un patín de presurización SKA-100 FUERZA DE REACCIÓN : 200 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MÁX : 450 mm LONGITUD MÍNIMA DE LA VÁLVULA : 50mm DISTANCIA INTERIOR COLUMNAS : 650mm ALTURA DE CARGA : 900mm RECORRIDO DEL PUENTE : 600mm VASO DE AGUA DEL SÓTANO : 100 Litros TERMINACIONES PERMITIDAS : RF, RTJ ESTILO DE SUJECIÓN : Tipo: 1 - Prensado proporcional CONTROL DE LA FUERZA DE APRIETE : Automático en el intervalo 5%-100%, proporcional a la presión hidrostática en el interior de la válvula bajo prueba. PROTECCIÓN CONTRA EL CHORRO DE AGUA : Acero blindado 3 lados + puerta frontal móvil DIMENSIONES (MECH) : 1100(L) x 1325 (P) x 2020 (H)
