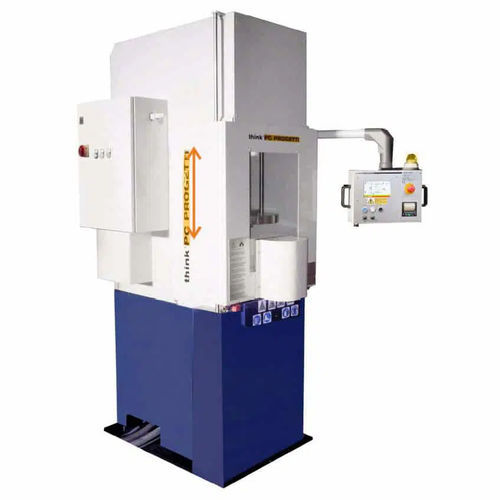

Banco de ensayo de presión BV-CCV/15P

de fugascontrolado por PLCpara válvulas

SUJECIÓN COMBINADA CIERRE RADIAL INTERIOR + PRENSADO PROPORCIONAL Banco de pruebas vertical con secuencia de pruebas automática. Estilo de sujeción combinado: sujeción por prensado proporcional y sellado radial interior. Una protección contra chorros de agua rodea la válvula bajo prueba y se controla automáticamente con cilindros neumáticos. Un PLC controla las secuencias de prueba que pueden configurarse mediante una pantalla táctil LCD. FUERZA DE REACCION : 15 TON (10% mínimo de apriete) (Ver tabla de límites de trabajo) LONGITUD DE LA VÁLVULA MÁX : 590 mm LONGITUD MÍNIMA DE LA VÁLVULA : 50mm ALTURA DE CARGA : 900mm VASO DE AGUA : 300 Litros Externo TERMINACIÓN PERMITIDA : BW. SW, RF, RTJ ESTILO DE CIERRE : Tipo: 3 - Combinado: Prensado proporcional y cierre radial interior (tapones de orificio) CONTROL DE LA FUERZA DE PRENSADO : Automático en el intervalo 10%-100%, proporcional a la presión hidrostática en el interior de la válvula bajo prueba. NORMAS DE REFERENCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (Otras a petición). PRUEBA HIDRÁULICA : H2O 700 bar MAX PRUEBA NEUMÁTICA : 0,5 bar - 6 bar ALIMENTACIÓN NEUMÁTICAv : 6,5 bar @ 1100 Nl/min - Aire seco no lubricado ALIMENTACIÓN ELÉCTRICA : 3PH + T, 380V@50Hz, 5KW DIMENSIONES (MECH) : 730 (L) x 1010 (D) x 2340 (H) mm
