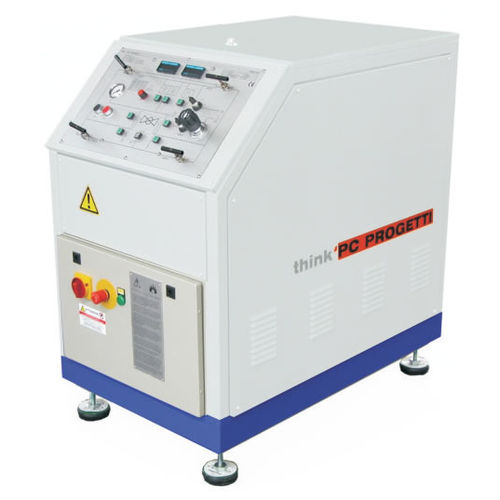

Máquina de presurización para banco de prueba SKMM-100

para válvulas

Patín de presurización hidráulico/neumático. Control por pulsador eléctrico en panel sinóptico gráfico o válvulas de aguja manuales (GAS). Cada elemento del proceso es controlado directamente por el operador; se ha incluido una guarnición principal de seguridad para maniobras erróneas. Esto hace que el SKID sea muy flexible a cualquier procedimiento de prueba. Las fugas pueden medirse (opcionalmente) mediante contador electrónico de burbujas, columna de agua de alta precisión (API), caudalímetro de turbina y caudalímetro másico (FCI 70-2). Se puede instalar una bomba de vacío (opcional) para garantizar la ausencia de aire en el interior del cuerpo de la válvula antes de llenarla de agua, con el fin de reducir el tiempo de prueba y aumentar la seguridad del operario. Todos los componentes del proceso húmedo son de acero inoxidable y están dimensionados para una presión de trabajo de 700 bares (hasta 6897 bares como opción). Tiene una gran capacidad de caudal de llenado y la recuperación del fluido de prueba es automática. Las válvulas de aguja metal-metal garantizan una alta fiabilidad. Se puede incluir un PC basado en Windows para el registro de datos; la instrumentación se suministra con protocolo de interfaz serie MODBUS (TestREC2.0-M). H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar N2 : 200 / 450 / 700 / 1000 bar AIRE : 200 / 450bar CAUDAL DE LLENADO : 120L/min BOMBA DE VACÍO : 36 m3/h(80 m3/h a petición) OPCIÓN PRUEBA DBB : Disponible OPCIÓN GAS BOOSTER : Disponible OPCIÓN PRUEBA CAVIDAD : Disponible OPCIÓN CERTIFICACIÓN ATEX : Disponible ESTILO DE PROCESO : Bidireccional, con o sin válvula de bypass FLUIDO HP ADMITIDO : GAS (N2, He, AIRE) SISTEMA DE CONTROL : Válvula manual y pulsadores eléctricos luminosos instalados en panel sinóptico gráfico MEDIDA DE LA PRESIÓN : Transmisor de presión 4-20mA+ Display digital 7-seg REF. NORMA : API \ DIN \ BS \ FCI INTERFAZ SERIE : RS485 PROTOCOLO MODBUS
