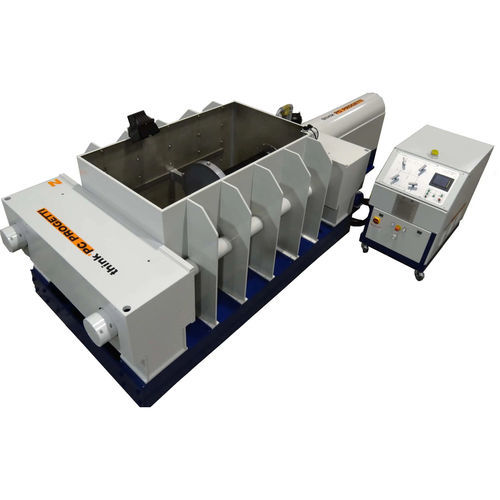

Banco de ensayo de presión BOI-V/450

de fugasautomáticomanual

RETENES RADIALES INTERIORES DE CARGA HORIZONTAL (TAPONES DE ORIFICIO) Banco de pruebas horizontal con estilo de sujeción del retén radial interior. El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula. Esta prerrogativa hace que cumpla las normas de ensayo internacionales más extendidas. Se puede llenar de agua un recipiente alrededor de la válvula para comprobar visualmente las fugas externas en las pruebas de GAS. El equipo está controlado por un patín de presurización SKMM/GAS FUERZA DE REACCIÓN : 450 TON (Ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 1550 mm LONGITUD MÍNIMA DE LA VÁLVULA : 150 mm DISTANCIA INTERIOR DE LA COLUMNA : 1150 mm ALTURA DE CARGA : 868mm (altura de los ejes desde el suelo) DIMENSIÓN INTERIOR DEL VASO : 1930(L) x 1065(D) x 1100(H) CAPACIDAD DEL DEPÓSITO : 2260 litros BOMBAS DE LLENADO/ RECUPERACIÓN : 500 Litros/min (1000 Litros/min opcional) TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE EMBRAGUE : Tipo 2 - Radial interior DIMENSIONES (MEC) : 4750(L) x 1690(D) x 1415(H)
