Banco de ensayo de presión BV-M/60

de fugasautomáticomanual

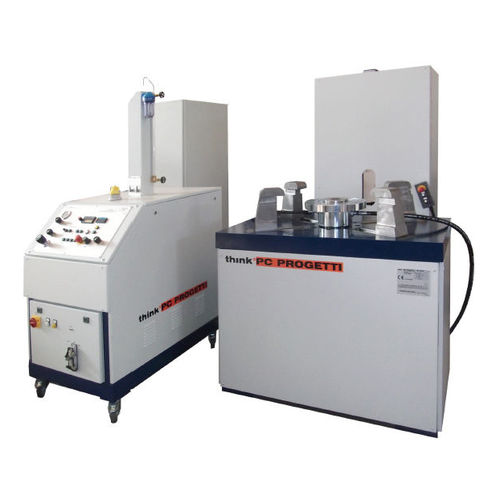

BANCOS DE PRUEBAS HIDRÁULICOS Y NEUMÁTICOS PARA VÁLVULAS PSV Banco de pruebas con sujeción por garras. Las pruebas de las válvulas RF o RTJ pueden realizarse en condiciones de trabajo reales. La sujeción es de tipo hidráulico on/off. Esta prerrogativa lo hace adecuado para válvulas PSV y para válvulas de flujo. El movimiento de autocentrado de las garras y la inclinación se controlan hidráulica o neumáticamente (como opción). En el sótano hay un recipiente para el fluido de prueba y hay disponibles recipientes adicionales. El equipo se puede controlar mediante un patín de presurización estándar; en la imagen se puede ver el mod. SKMM-100-G. FUERZA DE REACCIÓN : 60 TON (Ver tabla de límites de trabajo) DIÁMETRO MÁX. DE LA BRIDA : 530 / 650 / 860mm DIÁMETRO MÍNIMO DE LA BRIDA : 90mm MEDIDA DE ELEVACIÓN DEL ASIENTO : 0-100mm CONTACTO MENOR SENSOR : 0-70 mm ± 0,05 mm ESPESOR MÁXIMO DE LA BRIDA : 90mm ÁNGULO DE INCLINACIÓN : FIJO (no inclinable) DEPÓSITO DE AGUA DEL SÓTANO : 200 Litros TERMINACIONES PERMITIDAS : RF, RJ TIPO DE ABRAZADERA : Cilindro hidráulico con garras CONTROL DE LA FUERZA DE APRIETE : Tipo encendido/apagado RANGO : 10..100% ALIMENTACIÓN ELÉCTRICA : 3PH + T400V@50Hz, 2KW DIMENSIONES (MEC) : 1250(L) x 700 (D) x 1250(H)
