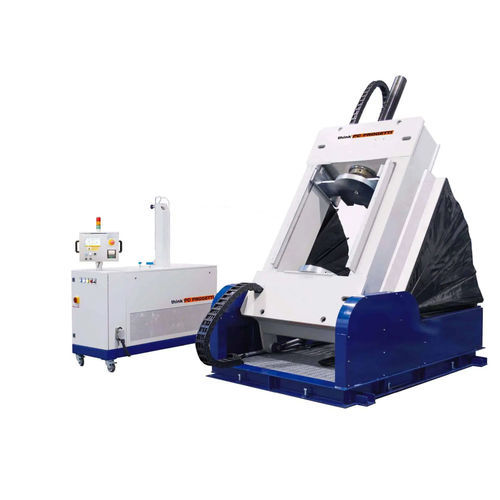

Banco de ensayo reclinable BOR-1V/200

de presiónde fugasmanual

SUJECIÓN DE TAPONES CON INCLINACIÓN DE 90 Banco de pruebas horizontal con sujeción de obturadores: instalaciones de sellado radial interior. El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula. Esta prerrogativa hace que cumpla las normas de ensayo internacionales más extendidas. Además, los ejes de flujo de la válvula pueden inclinarse 90° según la posición de prueba que prefiera el cliente. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El proceso de prueba se controla mediante el SKID de presurización SKA-100. FUERZA DE REACCION : 200 TON (ver tabla de limites de trabajo) LONGITUD MAX : 1000 mm LONGITUD MIN : 100 mm DISTANCIA INTERIOR COLUMNAS : 900 mm ALTURA DE CARGA : Horizontal 720 mm / Vertical 1020 mm ÁNGULO DE ROTACIÓN : 90 DEPÓSITO DE AGUA DEL SÓTANO : 600 Litros TERMINACIÓN PERMITIDA : RF, RTJ, BW, SW ESTILO DE SUJECIÓN : Tipo 2 - tapones de orificio DIMENSIONES (MEC) : Horizontal : 1920(L) x 3500(D) x 970(H) mm Vertical : 2500(L) x 2820(D) x 3700(H) mm
