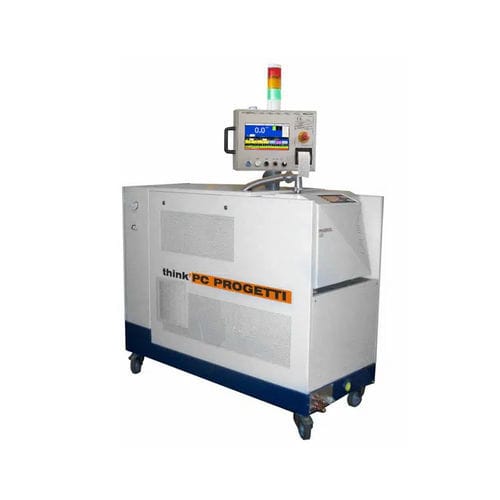

SKID DE PRESURIZACIÓN PARA ENSAYO DE MICROFUGAS DE HELIO EN ALTO VACÍO
SKID para ensayos de microfugas con HELIO para piezas de fundición.
Ha sido diseñado para controlar equipos de sujeción totalmente automáticos basados en pruebas de fugas por sobrepresión del "Método integral - Prueba de campana de vacío".
La fundición se presuriza a baja presión con helio (5 bar abs) y una cámara de vacío que se evacua mediante una bomba auxiliar y que está conectada a un detector de fugas (espectrómetro) utilizado como campana.
El gas de búsqueda que se escapa a través de las fugas se convierte en señales eléctricas que se visualizan inmediatamente.
Este método permite detectar fugas muy pequeñas y es especialmente adecuado para la detección automática de fugas industriales.
El skid incluye una prueba previa por caída de presión de aire para verificar la ausencia de macrofugas y una bomba de servicio de evacuación que elimina el aire de las probetas y recupera el helio (opción).
BOMBA DE VACÍO DE ALTA PRESIÓN (VACCUM HOOD) : 75 m3 /h @ 5x10-3mbar MAX
BOMBA DE VACÍO DE SERVICIO : 40 m3 /h @ 0,5 mbar
PRESIÓN MÁXIMA DE TRABAJO : 1050 bar
PEQUEÑA FUGA DETECTABLE : 1 x 10-7 mbar l s-1 (otras bajo pedido)
ALIMENTACIÓN ELÉCTRICA : 3PH + T,400V@50Hz, 10KW
DIMENSIONES (MECH) : 600 (L) x 1300 (D) x 1700 (H)
---
