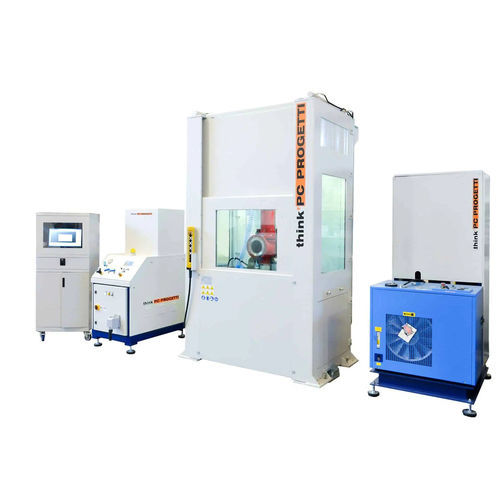

Banco de ensayo de presión BV-M/90SH

de fugasautomáticomanual

SUJECIÓN POR GARRAS CON SISTEMA DE CARENADO ENVOLVENTE COMPLETO Banco de pruebas con sujeción por garras. Las pruebas de las válvulas RF o RTJ pueden realizarse en condiciones de trabajo reales. La sujeción es de tipo hidráulico on/off. Esta prerrogativa lo hace adecuado para válvulas PSV y para válvulas de flujo. El movimiento de autocentrado de las garras y la inclinación se controlan hidráulica o neumáticamente (como opción). En el sótano hay un recipiente para el fluido de prueba y recipientes adicionales están disponibles. El carenado de protección a prueba de balas (techo incluido) garantiza el mejor nivel de seguridad para el operario. Puede ser controlado por el patín de presurización estándar; en la imagen se puede ver mod. SKMM-100-Gas. FUERZA DE REACCION : 90 TON (Ver tabla de limites de trabajo) DIÁMETRO MÁX. DE LA BRIDA : 530 / 650 / 860mm DIÁMETRO MÍNIMO DE LA BRIDA : 150mm MEDIDA DE ELEVACIÓN DEL ASIENTO CONTACTO MENOR : 0-150 mm ± 0,15 ESPESOR MÁXIMO DE LA BRIDA : 140 mm ALTURA DE CARGA : 1200 mm ÁNGULO DE INCLINACIÓN : FIJO (no inclinable) DEPÓSITO DE AGUA DEL SÓTANO : 200 Litros TERMINACIONES PERMITIDAS : RF, RJ TIPO DE SUJECIÓN : Tipo 5 - Cilindro hidráulico con mordazas CONTROL DE LA FUERZA DE APRIETE : Tipo On/Off, Rango 5..100 % NORMA DE REFERENCIA : ISO, API, ASME, ASTM DIMENSIONES (MECH) : 1465(L) x 2100(D) x 1900(H)
