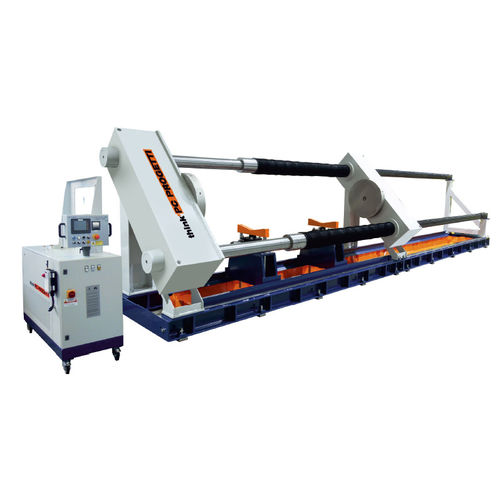

Banco de ensayo de presión BOT45-2V/250

de fugasautomáticomanual

COLUMNAS SECTORIZADAS DOBLES, SELLOS RADIALES EXTERNOS O SELLOS AUTOADAPTABLES DE SUJECIÓN Bancos de prueba para tubos con estilo de sujeción Nr. 2 "Sello radial interno" o Nr. 8 "Sellos autoadaptables de sobrepresión" para error de forma elíptica. Los puentes de reacción están conectados por 2 columnas atornilladas que permiten ajustar la longitud máxima de la tubería. El puente de reacción del lado derecho puede funcionar en toda la longitud de las columnas para cubrir una amplia gama de medidas de longitud de tubería, como se describe en la tabla técnica siguiente. La carga de la tubería se realiza mediante una grúa desde la parte superior u horizontalmente, mientras que los elevadores hidráulicos en forma de "V" Nr.2 la soportarán durante toda la prueba y son capaces de centrar la alineación en las cabezas de los sellos. El sótano incluye un recipiente de agua con un dispositivo de límite de evaporación (a petición). El banco de pruebas no necesita cimentación. El equipo está controlado por un patín de presurización de clase SKA con capacidad de llenado de agua de 120 L/min. FUERZA DE REACCIÓN : 250 TON (Ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA TUBERÍA : 7200 mm LONGITUD MÍNIMA DE LA TUBERÍA : 2500 mm DIÁMETRO MÁX. DE LA TUBERÍA : 700 mm ALTURA DE LOS EJES DE FLUJO : 1200 mm DEPÓSITO DE AGUA DEL SÓTANO : MAX 3000 Litros ELEVADOR : Ver Opción PROTECCIÓN POLVO TORNILLO : Ver Opción TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE CIERRE : Tipo 2 - Tapones Tipo 8 - Juntas autoadaptables DIMENSIONES : 8850 (L) x 1580 (P) x 2000 (H)
