Banco de pruebas horizontal con prensado proporcional. La fuerza de prensado se ajusta automáticamente en función del tamaño y la clase de la válvula e incluso se modula proporcionalmente en función de la presión ascendente de la prueba.
La válvula se inserta en un carenado para garantizar el mejor nivel de seguridad para los operarios, en la parte inferior hay soportes en "V" autocentrantes que permiten al operario centrar perfectamente los ejes de flujo de la válvula con el banco de pruebas.
Esta forma del banco lo hace perfecto para las pruebas de las válvulas BUTTERFLY. Los componentes del proceso de prueba están integrados en el anillo carenado. El banco de pruebas está controlado por un PLC y LCD para la realización automática de pruebas.
*Se describe la versión estándar. Los bancos de pruebas pueden personalizarse en cualquier aspecto técnico de acuerdo con las preferencias del cliente.

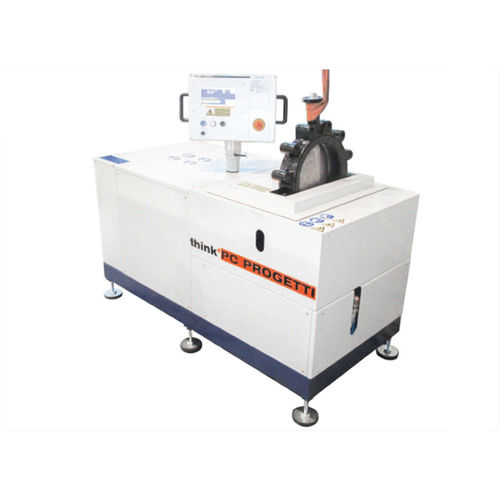

Banco de pruebas horizontal para válvulas - mod. BO-C/90SH
FUERZA DE REACCIÓN: 90 TON
LONGITUD MÁXIMA DE LA VÁLVULA: 100 mm
LONGITUD MÍNIMA DE LA VÁLVULA: 40 mm
DIÁMETRO MÁXIMO DE LA BRIDA: 500 mm
ALTURA DE LOS EJES DE FLUJO: 990 mm
ALTURA DE CARGA DESDE EL SUELO: 650 Litros
TERMINACIONES PERMITIDAS: RF
ESTILO DE EMBRAGUE: Tipo 1 - Prensa proporcional
DIMENSIONES: 1500 (L) x 700 (P) x 1300 (H)
---
