Banco de ensayo de presión BO30-2CV/40SH

automáticomanualcontrolado por PLC

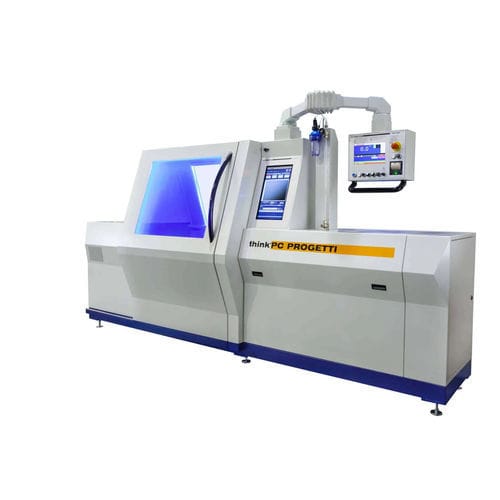

Banco de pruebas horizontal con sujeción combinada. El puente de reacción móvil se mueve mediante una columna atornillada que garantiza la ausencia total de fuerzas externas en el cuerpo de la válvula durante las pruebas. Un cilindro hidráulico controlado proporcionalmente lo hace adecuado incluso para el sellado cara a cara; reduce el esfuerzo mecánico sobre el cuerpo de la válvula a términos mínimos. Para realizar pruebas de gas/agua a alta presión en condiciones muy seguras, se ha previsto una protección total de la puerta. La apertura de la puerta está condicionada por las normas de inspección visual (reducción automática de la presión antes de la inspección) y el procedimiento normal de descarga de la presión. En el sótano se ha instalado un depósito de agua como reserva de agua para los procedimientos de prueba. El proceso de prueba se controla mediante un PLC electrónico y una pantalla táctil LCD junto con un software de certificación TestREC totalmente interconectado a una red LAN de la empresa. Se garantiza la configuración completa del banco de pruebas LAN y la recopilación de datos. Está previsto un software de doble control AUTO / MAN para ofrecer la máxima flexibilidad a los operarios. FUERZA DE REACCIÓN : 40 TON (10% mínimo de apriete) (ver tabla de límites de trabajo) LONGITUD MIN - MAX : 0 - 550 mm ALTURA MÁXIMA DE LA VÁLVULA : 900 mm DISTANCIA INTERIOR COLUMNAS : 550 mm ALTURA DE LOS EJES DE FLUJO : 830 mm DEPÓSITO DE AGUA DEL SÓTANO : 100 Litros TERMINACIÓN PERMITIDA : RF, RTJ BW, SW ESTILO DE CIERRE : Tipo 3 - Combinado NORMAS DE REFERENCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (Otras a petición) CAUDAL DE LLENADO : 70L/min BOMBA DE VACÍO : 40m /h (Opción) CAUDALÍMETRO ESTÁNDAR : Contador digital de burbujas y columna de agua digital PRESIÓN MÁXIMA : 4000 bar (agua) - 1050 bar (gas) ALIMENTACIÓN NEUMÁTICA : 6,5 bar @ 1100 Nl/min DIMENSIONES (MECÁNICAS) : 3500(L) x 1100(P) x 1600(H) mm
