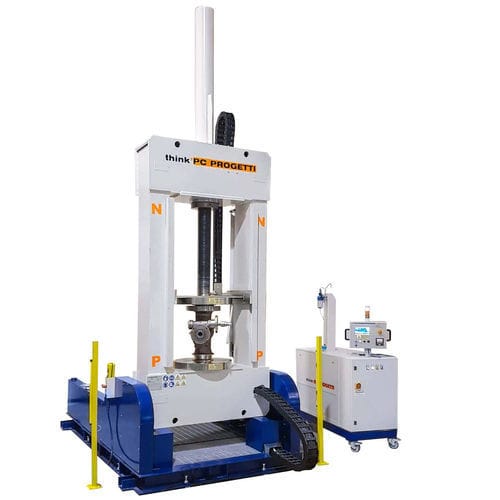

Banco de ensayo reclinable BOR-CV/250

de presiónde caudalcontrolado por PLC

SUJECIÓN COMBINADA CON POSIBILIDAD DE INCLINACIÓN DE 90 Banco de pruebas horizontal con "sujeción combinada". El puente de reacción móvil se desplaza mediante una columna atornillada que garantiza la ausencia total de fuerzas externas en el cuerpo de la válvula mediante el estilo de sujeción por presión proporcional. Esta prerrogativa hace que cumpla las normas de ensayo internacionales más extendidas. Además, los ejes de flujo de la válvula pueden inclinarse 90° según la posición de prueba que prefiera el cliente. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El proceso de prueba se controla mediante un patín de presurización SKA-100. FUERZA DE REACCION : 250 TON (ver tabla de limites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 1300 mm LONGITUD MÍNIMA DE LA VÁLVULA : 0 mm DISTANCIA INTERIOR DE LAS COLUMNAS : 1100 mm ALTURA DE LOS EJES DE FLUJO EN POSICIÓN HORIZONTAL : 720 mm ALTURA DE CARGA EN POSICIÓN VERTICAL : 1220 mm DEPÓSITO DE AGUA DEL SÓTANO : 300 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RTJ ESTILO DE SUJECIÓN : Tipo 3 - Combinado DIMENSIONES (MECH) HORIZONTALES : 2120(L) x 2900(P) x 970(H) DIMENSIONES (MECH) VERTICALES : 2120(L) x 2900(P) x 3300/4100(H)
