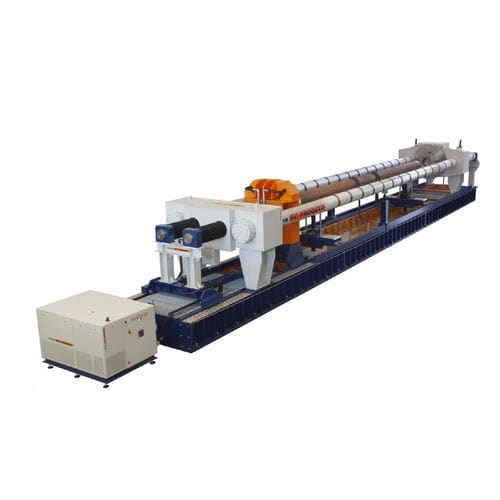

Banco de ensayo de presión BOT-2CSV/1500
automáticopara tuberíasindustrial

Banco de ensayo de presión - BOT-2CSV/1500 - Think PC PROGETTI - automático / para tuberías / industrial
Banco de ensayo de presión - BOT-2CSV/1500 - Think PC PROGETTI - automático / para tuberías / industrial
Banco de ensayo de presión - BOT-2CSV/1500 - Think PC PROGETTI - automático / para tuberías / industrial - imagen - 2
Banco de ensayo de presión - BOT-2CSV/1500 - Think PC PROGETTI - automático / para tuberías / industrial - imagen - 3
Banco de ensayo de presión - BOT-2CSV/1500 - Think PC PROGETTI - automático / para tuberías / industrial - imagen - 4
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de prueba
de presión
Modo de funcionamiento
automático
Tipo de producto
para tuberías
Sector
industrial
Tecnología
hidráulico
Configuración
horizontal
Otras características
de doble columna

Descripción

COLUMNAS DOBLES SECTORIZADAS RETENES RADIALES EXTERIORES O RETENES AUTOADAPTABLES DE SUJECIÓN Banco de pruebas para tubos con estilo de sujeción nr. 2 "junta interior/exterior" o nr. 8 "juntas autoadaptables de sobrepresión" para error de forma elíptica. Los puentes de reacción están conectados por columnas sectoriales, que permiten ajustar la longitud máxima de los tubos. El ajuste fino en los tubos se realiza mediante columnas atornilladas. El puente de reacción del lado derecho se puede ejecutar en toda la longitud de las columnas para cubrir una amplia gama de medidas de tubos, como se describe en la tabla técnica a continuación. La carga de los tubos se realiza mediante una grúa desde la parte superior, mientras que 2 elevadores hidráulicos en forma de "V" los soportan durante toda la prueba. Son capaces de centrar la alineación en las cabezas de los sellos. El sótano incluye un recipiente de agua con un dispositivo de límite de evaporación (opcional). El banco de pruebas no necesita cimentación. Está controlado por un patín de presurización de clase SKA con capacidad de llenado de agua de hasta 2000 L/min. POTENCIA DE REACCIÓN : 1500 TON ESTILO DE SUJECIÓN : Tipo 8 - radial exterior con juntas autoadaptables de sobrepresión / Tipo 2 - junta interior/exterior- LONGITUD MÁXIMA DE LA TUBERÍA : 12750 mm LONGITUD MÍNIMA DE LA TUBERÍA : 1000 mm DIÁMETRO MÁXIMO-MÍNIMO DE LA TUBERÍA : 1219 (48") mm - 203 (8") mm ERROR ELÍPTICO PERMITIDO : 1,5% ALTURA DE LOS EJES DE FLUJO : 1750 mm DEPÓSITO DE AGUA DEL SÓTANO : 21000 Litros PRESIÓN MÁXIMA DE PRUEBA : 6 / 800 bar CAUDAL DE LLENADO : 4000 Litros/min SUMINISTRO NEUMÁTICO : 7 bar @ 2000 Iters/min DIMENSIONES : 20605(L) x 2915(P) x 2885(H)

---
