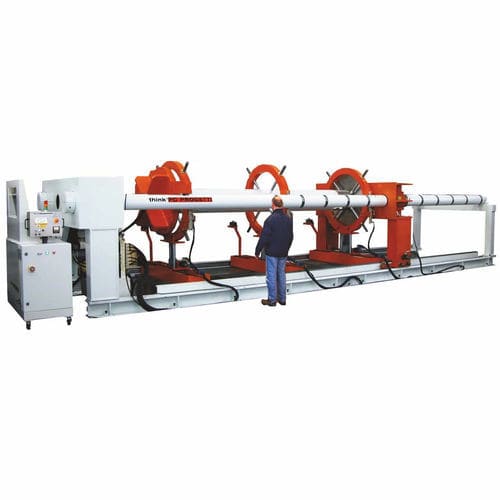

Banco de ensayo de presión BOT-2CSV/1200

controlado por PLCpara tuberíashidráulico

COLUMNAS DE DOBLE SECTORIZACIÓN Y SUJECIÓN PROPORCIONAL A LA PRENSA Bancos de pruebas para tubos con estilo de sujeción nº 2 "Juntas interiores/exteriores". Los puentes de reacción están conectados por columnas sectorizadas, que permiten ajustar la longitud máxima de los tubos. El ajuste fino de los tubos se realiza mediante la carrera del cilindro de prensado. El puente de reacción del lado derecho puede funcionar en toda la longitud de las columnas para cubrir una amplia gama de medidas de longitud de tubos, como se describe en la tabla técnica siguiente. La carga de los tubos se realiza mediante grúa desde la parte superior, mientras que los elevadores hidráulicos "Lunette" nº 4 los soportan durante toda la duración de la prueba y son capaces de centrar la alineación en las cabezas de los sellos, y "mantenerlos" para evitar que se doblen durante las pruebas. El sótano incluye un recipiente de agua con un dispositivo de límite de evaporación. El banco de pruebas no necesita preparación de cimientos. El equipo está controlado por un patín de presurización de clase SKA con capacidad de llenado de agua de hasta 1000 L/min. POTENCIA DE REACCIÓN : 1200 TON ESTILO DE SUJECIÓN : Tipo 2 - juntas radiales externas LONGITUD MÁXIMA DE LA TUBERÍA : 7100 mm LONGITUD MÍNIMA DE LA TUBERÍA : 1500 mm DIÁMETRO MÁXIMO DE LA TUBERÍA : 1020 mm ERROR ELÍPTICO PERMITIDO : 0,5 ALTURA DE LOS EJES DE FLUJO : 1550 mm DEPÓSITO DE AGUA DEL SÓTANO : 6000 Litros PRESIÓN MÁXIMA DE PRUEBA : 700 / 1050 bar CAUDAL DE LLENADO : 500 Litros/min VACÍO DE PRE-llENADO : 160 m /h ALIMENTACIÓN NEUMÁTICA : 6,5 bar @ 1100 Nl/min Aire seco no lubricado DIMENSIONES : 9700(L) x 2500(P) x 2180(H)
