Banco de ensayo de presión BO45-2CV/500

de durabilidadde fugasde caudal

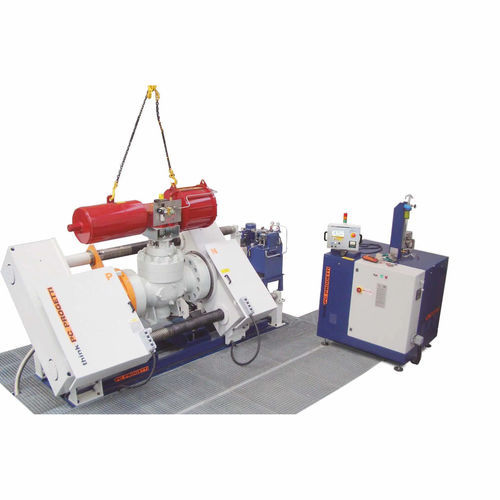

Banco de pruebas horizontal con sujeción combinada: cierre radial interior y sujeción a presión. El puente de reacción móvil se desplaza mediante dos columnas atornilladas que garantizan la ausencia total de fuerzas externas en el cuerpo de la válvula y un cilindro hidráulico puede realizar el apriete a presión con o sin control proporcional. Esta prerrogativa hace que cumpla las normas de ensayo internacionales más extendidas. En el sótano se instala un recipiente de agua como depósito de agua para los procedimientos de prueba. Pueden instalarse juegos completos de caudalímetros (véase la opción) para realizar pruebas de estanqueidad de los asientos de las válvulas de control. El equipo está controlado por un patín de presurización SKA-500 FUERZA DE REACCIÓN : 500 TON (10% mínimo de apriete de la prensa) (Ver tabla de límites de trabajo) LONGITUD MÁXIMA DE LA VÁLVULA : 1760mm LONGITUD MÍNIMA DE LA VÁLVULA : 0mm DISTANCIA INTERIOR COLUMNAS : 1160mm ALTURA DE LOS EJES DE FLUJO : 1000 mm del suelo DEPÓSITO DE AGUA DEL SÓTANO : 470 Litros TERMINACIONES PERMITIDAS : BW, SW, RF, RJ ESTILO DE SUJECIÓN : Tipo 3 - Combinación de sujeción radial interior y sujeción a presión con control proporcional. DIMENSIONES : 3450(L) x 2000(P) x 2000(H)(Estructura mecánica)
