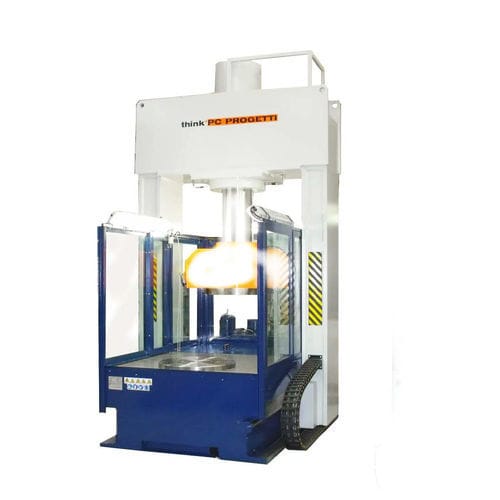

Banco de ensayo vertical BV-PMC/650

de presiónde fugasautomático

PUENTE MÓVIL. PINZA DE PRENSADO PROPORCIONAL Banco de pruebas vertical con pinza de prensado controlada; la fuerza de prensado se controla automáticamente en función de la presión del agua en el interior de las válvulas, y la carga resultante se reduce a términos mínimos. El puente lateral superior móvil permite la carga vertical de las válvulas y la posibilidad de disponer de bancos de trabajo dobles; mientras el primero está trabajando, el segundo puede estar preparado para las siguientes válvulas. En el sótano hay un depósito de agua y se podría añadir opcionalmente un depósito de agua externo. El uso de un castillo abierto como estructura de reacción lateral superior permite al usuario realizar inspecciones visuales de los asientos de las válvulas durante la prueba. El aparejo tiene una protección de vidrio blindado en 3 lados según EN1063. El lado frontal puede cerrarse mediante una compuerta corredera horizontal móvil (opcional). La crociera del lado superior está equipada con una conexión rápida (foto 2) para la meseta de sellado, y también se incluye una herramienta de montaje (foto 1). El equipo está controlado por un patín de presurización SKA-100 FUERZA DE REACCION (VER TABLA DE LIMITES DE TRABAJO) : 650TON (10% minimo de apriete de la prensa) (Ver tabla de limites de trabajo) PUENTES DE TRABAJO : 1(2 a petición) TAMAÑOS ADMITIDOS : DN700/DN2000PN16/PN64 LONGITUD MAX : 1250mm LONGITUD MIN : 200mm DISTANCIA INTERIOR COLUMNAS : 1600mm ALTURA DE CARGA : 1000mm RECORRIDO DEL PUENTE : 1300mm DEPÓSITO DE AGUA DEL SÓTANO : 220 Litros (sólo para agua derramada no para almacenamiento) TERMINACIONES PERMITIDAS : RF, RJ ESTILO DE SUJECIÓN : Tipo 1 - Sujeción de prensa proporcional CONTROL DE LA FUERZA DE APRIETE : Automático en intervalo de 10..100%, proporcional a la presión hidrostática dentro de la válvula bajo prueba. DIMENSIONES : 2350(L) x 2900(P) x 4240(H)
