CIERRE RADIAL INTERIOR DE COLUMNA ATORNILLADA SIMPLE (TAPONES DE ORIFICIO)

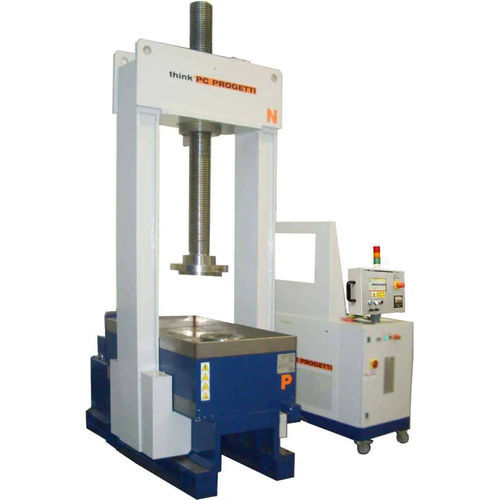

Banco de pruebas vertical con cierre radial interior de tipo abrazadera.
El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula.
Esta prerrogativa hace que cumpla las normas de ensayo internacionales más extendidas.
En el sótano se puede instalar un depósito de agua para los procedimientos de prueba (véase la opción).
El equipo está controlado por un patín de presurización SKM-100
FUERZA DE REACCIÓN : 350 TON (Ver tabla de límites de trabajo)
PUESTO DE TRABAJO : 1 (2 bajo pedido)
LONGITUD DE LA VÁLVULA MÁX : 1200 mm
LONGITUD MÍNIMA DE LA VÁLVULA : 0 mm
DISTANCIA INTERIOR COLUMNAS : 650 mm
ALTURA DE CARGA : 1000 mm
ALTURA PUENTE : 1280 mm
DEPÓSITO DE AGUA DEL SÓTANO : 300 Litros ca.
TERMINACIONES PERMITIDAS : BW, SW, RF, RJ
ESTILO DE SUJECIÓN : Tipo 2 - Radial interior
DIMENSIONES (MECH) : 1140 (L) x 1880(P) x 4100 (H)
---
