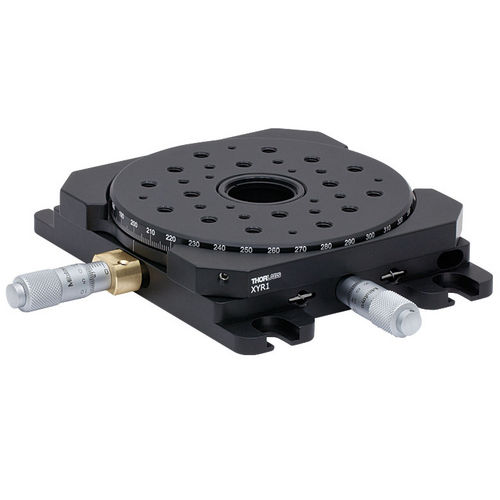

Posicionador manual XYR1

rotativo1 ejeanalógico

El XYR1 es un traslación DeepL de bajo perfil del eje XY con rotación continua sobre el eje Z. El orificio roscado central SM1 permite que el escenario se utilice en una aplicación de imágenes que requiere iluminación desde debajo de la muestra. La etapa contiene un conjunto de orificios roscados de 1/4"-20 (M6) y 8-32 (M4) para montar muestras y componentes. Además, el escenario tiene ocho orificios roscados de 4-40 alrededor del orificio de paso central, de modo que se puede utilizar con el sistema de jaula de 30 mm o 60 mm de Thorlabs sin necesidad de utilizar adaptadores. Los micrómetros de los ejes X e Y en el traslación DeepL tienen un rango de desplazamiento de 1/2" (13 mm). Una escala angular grabada a lo largo del borde exterior de la superficie de montaje del escenario permite al usuario ajustar la orientación angular del escenario, que puede fijarse mediante un tornillo de fijación. El bloqueo del eje de rotación no impide el desplazamiento a lo largo de los ejes X e Y. Para evitar que los componentes conectados interfieran con la rotación o traslación de la etapa, la superficie superior de la plataforma de rotación está por encima del bastidor del XYR1.
