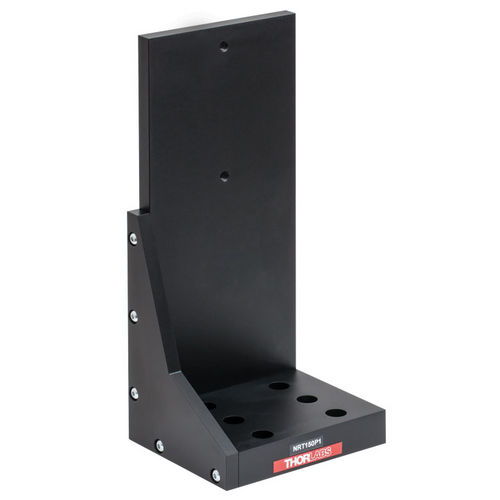

Platina de posicionamiento lineal NRT Series

motorizada2 ejes

Perfil bajo 150 milímetros del recorrido linear Cuerpo de aluminio ligero Resolución de Microstepping XYZ configurable Archivo opcional de la calibración Introducción Las series TNR de colocar etapas se adaptan ideal para los usos que requieren recorrido largo, la alta precisión, y la alta capacidad de carga tal como medida e inspección. La plataforma principal es apoyada por cuatro cojinetes de recirculación del portador de bola montados a los carriles de guía lineares exacto alineados, que juntos son capaces de proporcionar el movimiento liso para las cargas hasta 20 kilogramos. Un leadscrew contragolpe-libre produce la traducción lisa que es conducida directo por un motor de pasos bifásico capaz de 25.600 microsteps por la revolución, así rindiendo una resolución posicional de menos de 100 nanómetro. Los interruptores de límite magnéticos permiten el dirigirse y el abrumar de la protección en direcciones delanteras y contrarias. El motor de pasos usado en la etapa TNR tiene 50 dientes magnéticos individuales y se adapta ideal para los usos microstepping. Aparte del aumento obvio en la resolución proporcionada aumentando los pasos por la revolución a partir del 200 a 25.600, el microstepping también permite un movimiento de poca velocidad mucho más pequeño y más liso que el ángulo discreto del paso 1.8o, y consecuentemente, bajar el ruido vibratorio. El uso de un leadscrew trapezoidal en la serie TNR también proporciona un número de ventajas sobre otra, estilos mas comunes del hilo de rosca. Las ventajas incluyen la durabilidad mejorada, una fricción más baja debido a la calidad superficial mejorada, y muy poco backdrive, que elimina la necesidad del mecanismo de frenado requerido comúnmente con los tornillos de la bola. Las series TNR de etapas son acuerdo, permitiendo fijar experimentos en localizaciones donde está mínimo el espacio. Dos etapas se pueden apilar directo en una configuración XY o, con el uso de la consola de montaje vertical NRT150P1, tres etapas se pueden montar en una configuración de XYZ según lo representado arriba. Alternativo, el NRT150P1 se puede atar directo a una tabla óptica para los usos que requieren un eje de la traducción vertical. Estas varias configuraciones se alcanzan fácilmente usando el surtido de tornillos de montaje que se envíen con el NRT150P1. Archivo de la calibración La calibración permite al servidor corregir para cualquier error mecánico inherente en el sistema. Los componentes mecánicos, tales como el leadscrew y los acoplamientos, se pueden trabajar a máquina solamente dentro de cierta tolerancia, e.g. el leadscrew puede ser nominal 1m m pero realmente 1.0005m m, dando un error de 0.5 micrones. En la práctica, estos errores acumulan de un número de fuentes, no obstante son repetibles y por lo tanto, pueden ser compensados. Durante la calibración, el error posicional total se mide en una gran cantidad de puntos y estos errores se almacenan como mirada encima de la tabla (LUT). El LUT se ahorra como archivo de la calibración, un archivo para cada eje en una etapa particular. Estos archivos entonces se ligan al eje apropiado como parte del proceso de la asociación de la etapa realizado usando la utilidad de los Config del apartamento. Siempre que se mueva la etapa, el LUT se consulta para comprobar el movimiento exacto requerido alcanzar la posición exigida. El uso de un archivo de la calibración es opcional. Sin él, la capacidad de repetición y la resolución de la etapa son inafectadas, pero no se hace ningunas remuneraciones para realzar la exactitud. La calibración se debe pedir en la época de la orden. Regulador compatible La serie TNR se puede conducir por los reguladores del motor de pasos de Thorlabs, tales como el BSC101, que viene con su propio paquete de programas informáticos dedicado; sin embargo, cualquier regulador de tercera persona puede también ser utilizado. Cuando está combinada con nuestro regulador del motor de pasos del apt BSC101, la etapa TNR de la traducción proporciona la resolución del micro-escalonamiento de 40 nanómetro y velocidades de hasta 12 mm/s.
