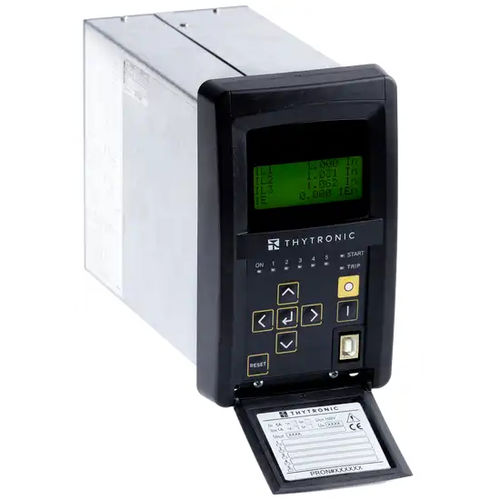

Relé de protección de sobreintensidad NA21

de subintensidadde circuitos de disparoAC

El relé tipo NA21 se utiliza normalmente en redes radiales de AT, MT y BT como protección de alimentadores o transformadores de potencia. En los sistemas sólidamente conectados a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de cualquier longitud, mientras que en los sistemas sin conexión a tierra o con bobina Petersen y/o resistencia conectada a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de pequeña longitud para evitar disparos no deseados debido a la contribución de corriente capacitiva del alimentador en caso de fallo externo a tierra. Además de la protección de sobreintensidad de fase y residual, se proporcionan las siguientes funciones de protección: - Protección de imagen térmica de líneas y transformadores de potencia - Protección de subcorriente para la supervisión de la apertura del interruptor - Protección de secuencia negativa contra cortocircuitos asimétricos y cargas desequilibradas - Protección I2/I1 contra la interrupción de fases en condiciones de baja carga - Reconexión automática. ELEMENTOS DE PROTECCIÓN Y CONTROL ESTÁNDAR - Sobrecorriente de fase lado H y lado L - Sobrecorriente residual máxima - Reconectador automático - Fallo del interruptor - Supervisión del TC - Supervisión del circuito de disparo - Subcorriente - Sobrecorriente de secuencia negativa - Transformador de imagen térmica
