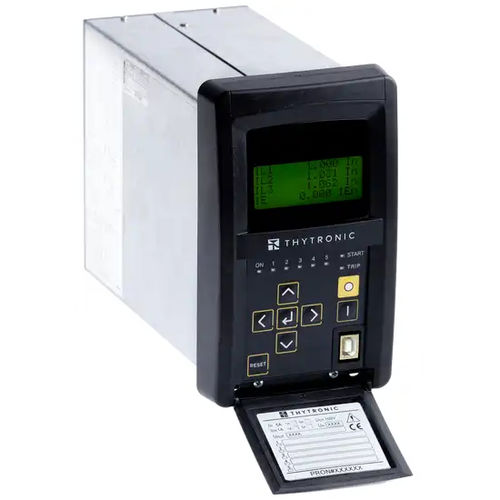

Relé de protección de sobretensión NA60

de subtensiónACpara alimentador

El relé de tipo NA60 puede utilizarse normalmente en redes radiales o malladas de MT y BT como protección de alimentadores o transformadores de potencia: en alimentadores radiales, en anillo y en paralelo de cualquier longitud en sistemas con conexión a tierra sólida, sin conexión a tierra, con bobina Petersen y/o con resistencia a tierra en generadores conectados en paralelo en la misma barra colectora Además, se proporcionan funciones de subtensión y sobretensión como protecciones o controles de tensión. El relé NA60 puede suministrarse con circuitos para la corriente de fase de entrada adecuados para los TC y VT tradicionales, o dispositivos ThySensor combinados. ELEMENTOS DE PROTECCIÓN Y CONTROL ESTÁNDAR - Subtensión - Transformador de imagen térmica - Sobrecorriente de fase lado H y lado L - Sobrecorriente residual máxima - Sobretensión - Sobretensión residual - Sobrecorriente direccional de fase (Permiso voltimétrico) - Sobrecorriente direccional de tierra - Fallo del interruptor - Supervisión del TC - Supervisión del TT - Supervisión del circuito de disparo CONFIGURACIÓN OPCIONAL DEL SW PACK - Térmica con sondas Pt100 - Tres entradas de corriente de fase y una entrada de corriente residual, con corrientes nominales seleccionables independientemente a 1 A o 5 A mediante interruptores DIP. - Tres entradas de tensión de fase con tensiones nominales programables dentro del rango 50...130 V (UR =100 V) o 200...520 V (UR =400 V)y una entrada de tensión residual, con tensión nominal programable dentro del rango 50...130 V (UER =100 V). - Tres entradas de corriente de fase, con 630 A de corriente nominal (primario). - Una entrada de corriente residual, con corrientes nominales seleccionables independientemente a 1 A o 5 A mediante interruptores DIP. - Tres entradas de tensión de fase, con una tensión nominal de 20/√3 kV (primario); la tensión residual se ha obtenido mediante medidas de cálculo vectorial de las tensiones de fase
