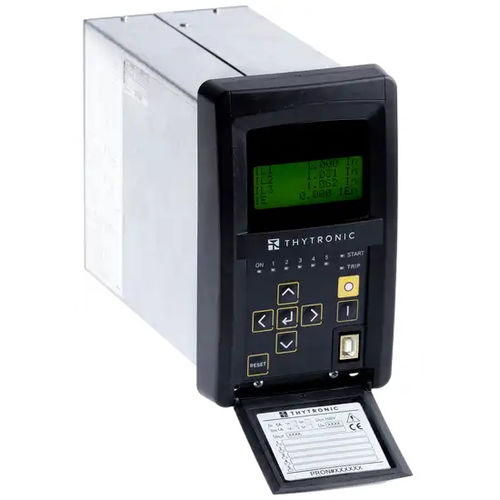

Relé de protección de sobreintensidad SPR10

térmicoACpara transformador

Los relés numéricos SPR10, alimentados por los transformadores de corriente (TC), no requieren una tensión de alimentación externa. Son la opción ideal para su instalación en lugares remotos donde no se dispone de alimentación auxiliar. Disponen de dos circuitos de entrada de corriente residual para introducir o excluir la corriente residual del circuito de alimentación. Cuando el circuito protegido se desenergiza, el estado de funcionamiento (reposo / disparo) se señala mediante un indicador mecánico fl ag. ELEMENTOS DE PROTECCIÓN Y CONTROL ESTÁNDAR - Sobrecorriente de fase lado H y lado L - Sobreintensidad residual máxima - Transformador de sobreintensidad de secuencia negativa SW PACK CONFIGURACIÓN OPCIONAL - Transformador de imagen térmica El relé numérico alimentado por los transformadores de corriente (TC) no requiere una tensión de alimentación externa. Son la opción ideal para la instalación en lugares remotos donde no se dispone de suministros auxiliares.Los relés obtienen la energía para su funcionamiento de transformadores de corriente estándar de 1 A o 5 A.El relé SPR10 puede utilizarse en redes radiales como protección de alimentadores o transformadores de potencia.En los sistemas con conexión a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de cualquier longitud, mientras que en los sistemas sin conexión a tierra o con bobina Petersen y/o resistencia a tierra, la protección de sobreintensidad residual puede utilizarse en alimentadores de pequeña longitud para evitar disparos no deseados debido a la contribución de corriente capacitiva del alimentador en caso de fallo a tierra externo.
