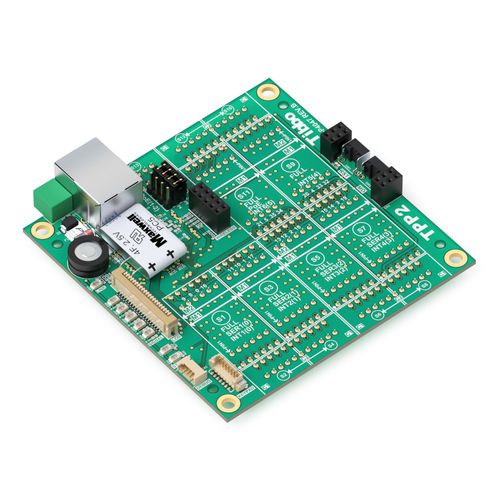

Circuito impreso para controlador modular programable TPP2

El PWB del proyecto de Tibbo del tamaño 2 es un perfecto para los armazones con un número medio de las líneas de la entrada-salida y el tablero puede controlar libremente una exhibición de TFT y un telclado numérico, así que lo satisfacen para las operaciones que requiere un interfaz human-machine o las características del tablero de HMI.The un puerto de Ethernet del automóvil-MDIX 10/100BaseT para la detección automática de ?derecho? y la ?cruz? cablegrafía y tiene 3 azulejos que mide 6 x ?M? + 6 zócalos de x ?C?, 24 líneas del control. Los cuatro ?los zócalos de M? con el UART es capaces de la codificación y el descifrar del weigand y del reloj/de las secuencias de datos, tiene el modo half-duplex para el control direccional y modo full-duplex para control de flujo opcional. Tiene un Baudrates hasta de 921,600mbps y de ninguno/incluso/impar/marca/modo de la paridad del espacio. Tiene 7/8 pedacito/modos de carácter. Viene con un interfaz opcional Wi-fi que requiera el módulo GA1000 y los conectadores adicionados para TFT opcional LCD y el telclado numérico del sensor de 4 botones. También viene con la memoria de destello 1024KB para los soportes lógico inalterable, uso, y almacenaje de datos y 2KB EEPROM para el almacenaje de datos y RTC con el condensador estupendo de reserva dedicado.
