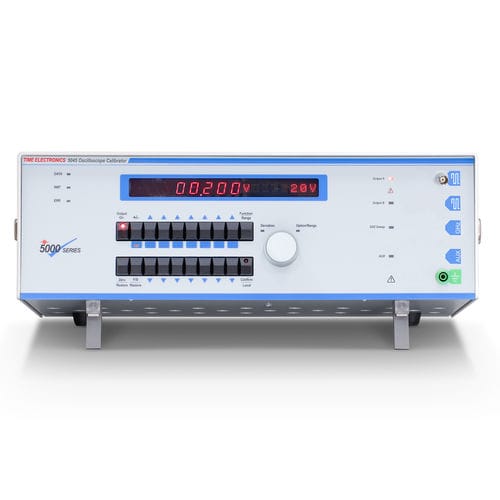

Calibrador de señal 5045

para osciloscopiode mesa

El 5045 es un calibrador versátil y de alta precisión capaz de calibrar osciloscopios, temporizadores/contadores y frecuencímetros digitales y analógicos. Proporciona una amplia gama de salidas para amplitud, frecuencia, período y ancho de banda. La calibración de amplitud se logra mediante una señal de CC o una onda cuadrada de 1 kHz, con un rango de 1 mV a 220 V (2 V máx. para cargas de 50 ohmios). La desviación de hasta ± 9,99 % permite un ajuste fino de la amplitud y una lectura directa del error. Las frecuencias precisas se generan a partir de un oscilador de cristal de cuarzo controlado por temperatura. Alternativamente, se puede utilizar una entrada de referencia de 10 MHz. La precisión de tiempo de 0,1 ppm es adecuada para la mayoría de los osciloscopios y contadores de tiempo. Una salida de onda cuadrada precisa proporciona un tiempo de subida rápido de menos de 300 ps, ??lo que permite realizar pruebas de ancho de banda de hasta 600 MHz. El 5045 se suministra con un software de interfaz de control virtual basado en Windows. Esto permite al usuario controlar el instrumento a través de una computadora portátil o PC. El software EasyCal está disponible como una opción para permitir la gestión automatizada de pruebas y calibraciones. Características • 1 mV a 220 V onda cuadrada/CC • Frecuencia 0,1 a 100 MHz • Marcadores de tiempo 10 s a 10 ns • Aumento rápido < 300 ps • Panel frontal o control virtual de PC • Opción de barrido de 2,2 GHz • Opción de referencia de frecuencia • Compatible con el software EasyCal
