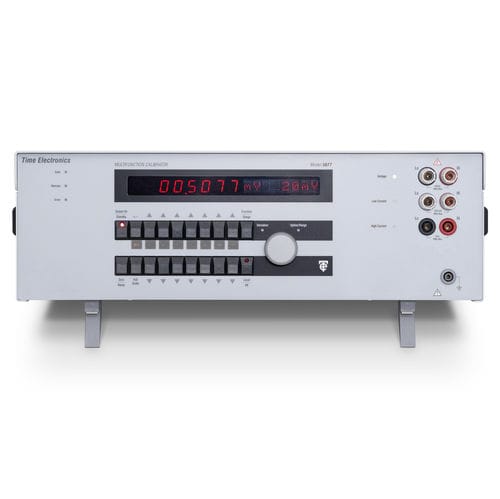

Calibrador multifunción 5077

de potenciaprogramablede mesa

El modelo 5077 Serie 2 es un calibrador multifunción para generar tensión y corriente CA/CC y alimentación monofásica. Se puede utilizar como calibrador de carga de trabajo para la verificación de dispositivos de medición eléctrica o como fuente programable en un equipo de prueba automatizado para la prueba de medidores. El modelo de la serie 2 ofrece la misma cobertura que su predecesor con rangos adicionales, operación del panel frontal y funciones independientes de voltaje y corriente. Esta funcionalidad adicional aumenta las capacidades de carga de trabajo, al mismo tiempo que mantiene el rendimiento para pruebas dedicadas de vatímetros monofásicos, medidores de potencia y medidores de kW-h. Para alimentación, el rango de voltaje del 5077 es de 2 mV a 1050 V, con corriente de 2 mA a 22 A. La frecuencia es ajustable de 40 a 500 Hz y la fase ± 90° en pasos de 0,1°. Alternativamente, el factor de potencia (PF) se puede configurar en pasos de 0,01. La salida se puede mostrar como VA o Watts. Los amplios rangos de corriente y voltaje permiten la verificación de medidores de potencia en el lado primario del CT/VT o directamente conectados al medidor (lado secundario). La salida de corriente CA máxima estándar (22 A) se puede ampliar a 100 A mediante el uso de un transformador de corriente opcional de 100 A (modelo 9790). Esto amplía la potencia máxima a 0,1 MW/MVA. Hay disponible un adaptador de pinza amperimétrica simple y de 50 vueltas (modelo 9780) para la calibración del medidor y del sensor de pinza hasta 1000 A.
