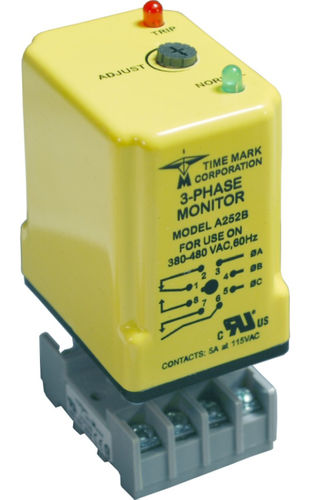

Relé de vigilancia de tensión 85 - 480 V | 252 series

de ausencia de fasestrifásicopara motor eléctrico

El monitor trifásico del modelo 252 supervisa continuamente las líneas de energía trifásicas para las condiciones anormales. Cuando está ajustado correctamente, el modelo 252 detectará pérdida de la fase en un voltaje regenerado cargado del motor aun cuando está presente. El dispositivo consiste en un circuito de detección de estado sólido del voltaje y del fase-ángulo, conduciendo un relais electromecánico con un SPDT y un contacto de SPST. Cuando se aplica la rotación correcta del voltaje y de fase, el relais interno se energizará. Una condición de avería desenergizará el relais. Cuando se corrige la avería el modelo 252 reajustará automáticamente. El modelo 252 no requiere una conexión neutral y se puede utilizar con los sistemas de la horqueta o del delta. Cuatro versiones cubren 120V, 208/240V y 480V, 60Hz, y 380V, 50Hz. Las gamas de ajuste son suficientemente anchas permitir el ajuste apropiado a las condiciones existentes. El indicador de dos LED se proporciona a la ayuda en el ajuste y la localización de averías del sistema.
