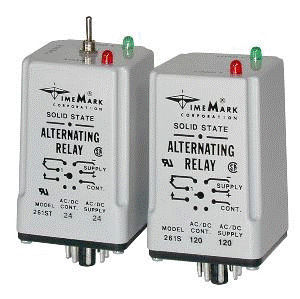

Relé estático para montaje octal 261 series

de alternancia

El modelo relais que se alterna de 261 series se diseña para los sistemas de bombeo a dos caras donde está deseable igualar tiempo de pasada de la bomba. El circuito que se alterna de estado sólido conduce un relais electromecánico interno. Se requieren una fuente de energía y un interruptor de control continuos. El interruptor de control (el flotador, la presión o el otro contacto aislado) está conectado entre el terminal L1 y el terminal del control. Cada vez que se abre el interruptor de control los contactos de la salida cambiarán estados. Las luces de indicador en el caso demuestran el estado interno del relais. En las versiones opcionales del interruptor a palanca, el interruptor a palanca se fija a la posición ALTERNA. Fijar el interruptor a la carga 1 o a la carga 2 trabará el relais en la posición, previniendo la alternación.
