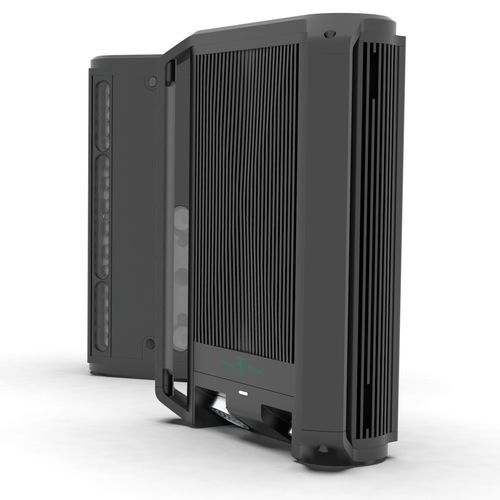

Extensómetro de galga extensométrica VectorExtensometer U200

alta resolucióncompactode tensión

Medición de galgas de longitud variable única De 10 a 150 mm de longitud de calibre, en función del porcentaje de alargamiento dentro del FOV de 200 mm Tinius Olsen introduce en Vector un cambio de tecnología en los extensómetros, capaz de sustituir múltiples sensores con y sin contacto por un único instrumento específico para la industria. Al integrar las capacidades adaptativas de la IA con el hardware óptico, Vector reduce los tiempos y la complejidad de las pruebas, automatizando el proceso de captura de la deformación, mejorando la precisión de las mediciones, la consistencia de los datos y la seguridad del operario. CARACTERÍSTICAS Y BENEFICIOS- ● Sin contacto con la colocación digital de las marcas del calibrador de la muestra que soporta un proceso automatizado. ● Resolución de 0,5 μm (1,9685039e-5 pulgadas), con capacidad ISO 9513 Clase 0,2 y ASTM E83 Clase B1. ● Varias opciones de marcado disponibles, dependiendo del material. Puntos, anillos, líneas, motas, incluyendo el seguimiento de la superficie del material. ● Datos de salida disponibles en formatos analógicos y o digitales en serie. ESPECIFICACIONES- Campo de visión: Cubo fijo de 200H x 75W x 100D[mm] Velocidad de datos en tiempo real: ≥ 100 Hz, depende de la plataforma. Sistema completo desde la adquisición hasta la salida. Salidas de tensión: Salida analógica: ±10V, protegida contra cortocircuitos, unidades y rango seleccionables; incluye cable de salida apantallado de 2,4 m Salida digital: serie de 16-64 bits; incluye cable de módem nulo apantallado de 1,8 m (6 pies) Resolución: <0,5 μm quasistática, y cíclica; resolución RMS típica en ajustes típicos. La resolución es una función de la velocidad de datos de marcado y de los ajustes del filtro Clase de precisión del extensómetro: ISO 9513 Clase 0,2 y ASTM E83 Clase B-1 o superior típica a ≥10 mm de calibre longitud
