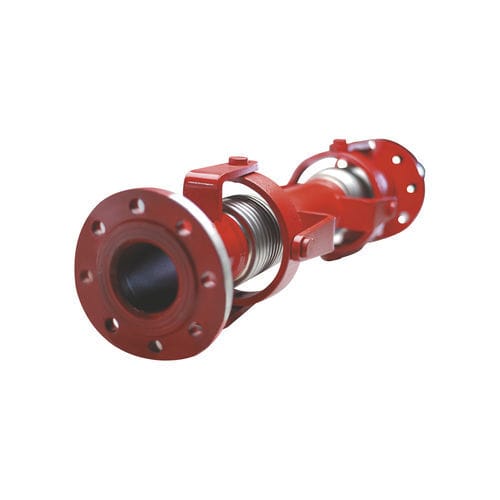

Compensador de dilatación articulado

de metalredondocon brida

Las juntas de dilatación y sísmicas también se conocen como juntas de expansión angular o juntas de expansión de tipo cardán con bisagra y están diseñadas para compensar los movimientos en tres dimensiones (dirección x, y y z) y tienen la capacidad de absorber grandes movimientos en cualquier plano. Las Juntas de Expansión Tipo Gimbal son accesorios flexibles debido a esta flexibilidad estas juntas de expansión purificaron las tuberías rígidas de la tensión que se produce en los puntos de dilatación de los edificios o movimientos sísmicos. Ámbito de aplicación de las juntas de dilatación tipo cardán Puntos de dilatación de los edificios Área en la que se producen movimientos sísmicos Depósitos de combustible Instalaciones de llenado Tuberías contra incendios Todas las tuberías Características técnicas Material del fuelle - Acero inoxidable AISI 304 (optativo AISI 316, AISI 321) Material de la tubería intermedia - Acero al carbono St37.2 (Opt. AISI 304, AISI 316) Material de las bisagras y del cardán - Acero al carbono St37.2 (optativo AISI 304, AISI 316) Tipos de conexión: brida fija, brida giratoria, extremo de cuello soldado, ranurado Material del extremo - Acero al carbono St37.2 (optativo AISI 304, AISI 316) Diseño - Normas EJMA
