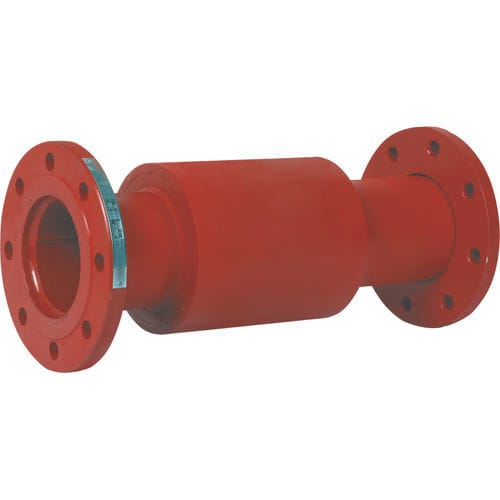

Las juntas de dilatación presurizadas externamente, también conocidas como juntas de dilatación X-Pressed, se utilizan cuando se requieren grandes dilataciones térmicas (compresión axial o extensión axial). Para estos grandes valores de expansión, las juntas de expansión axial estándar no son suficientes para compensar. Las juntas de expansión presurizadas externamente son excelentes soluciones para absorber grandes movimientos en el sistema. Los compensadores de expansión presurizados externamente de Totflex están diseñados para que la presión del fluido actúe en el exterior del fuelle y esta presión externa cause un efecto estabilizador. Este efecto estabilizador aumenta la capacidad del fuelle para compensar grandes movimientos axiales (compresión axial o extensión axial) sin aumentar el número de convolución.
Área de aplicación de las Juntas de Expansión X-Pressed
Tuberías enterradas y subterráneas
Plantas de vapor
Sistemas de refrigeración industrial
Aplicaciones de tuberías verticales
Instalaciones geotérmicas
Líneas de aceite térmico
Estructura y condiciones de funcionamiento
Material del fuelle - Acero inoxidable AISI304 (optativo AISI316 - AISI321)
Material de la tubería: acero al carbono St37.2 (optativo: acero inoxidable)
Tipos de conexión - Brida fija y suelta y cuello de soldadura
Material de la brida - Acero al carbono St37.2 (opcionalmente acero inoxidable)
Normas de diseño - Normas EJMA
---
