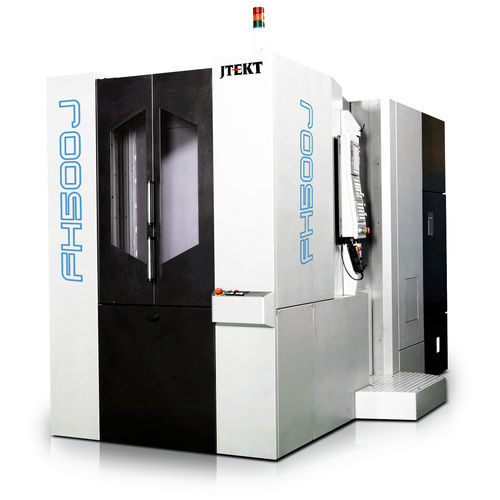

Centro de mecanizado CNC 3 ejes FH500Jhorizontalcon mesa rotativaCAT50
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- horizontal
- Estructura
- con mesa rotativa
- Nariz del husillo
- CAT50
- Número de herramientas
- 60 herramientas
- Otras características
- de alta velocidad, de alta eficacia, compacto, de accionamiento directo, de gran rigidez, de alta precisión
- Carrera X
730 mm
(28,74 in)- Carrera Y
730 mm
(28,74 in)- Carrera Z
850 mm
(33,46 in)- Velocidad de rotación
15.000 rpm
(94.248 rad.min-1)- Potencia
50 ch
(50 hp)- Altura máxima de la pieza
1.000 mm
(39 in)- Velocidad de avance del eje X
60.000 mm/min
(39 in/s)- Velocidad de avance del eje Y
60.000 mm/min
(39 in/s)- Velocidad de avance del eje Z
60.000 mm/min
(39 in/s)- Carga máxima de la mesa
700 kg
(1.543 lb)- Peso total
13.500 kg
(29.762,41 lb)- Longitud total
2.330 mm
(91,7 in)- Anchura total
4.630 mm
(182,3 in)- Altura total
2.870 mm
(113 in)
Descripción
Los modelos FH500J y FH500J-50 son centros de mecanizado horizontales compactos de alta velocidad con un husillo de 15.000 rpm, un tiempo de ciclo herramienta-herramienta de 0,9 segundos y una velocidad de avance rápido de 2.362 ipm (60 m/min).
Todos los modelos FH500J (#40 y #50) están equipados con una mesa de eje B de accionamiento directo, con un tiempo de indexado (90 grados) de 0,5 segundos y un posicionamiento de 360.000 grados.
---
