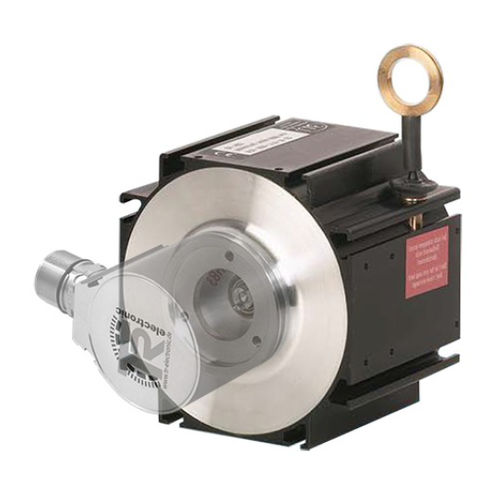

Encoder de cable estándar WDS series

incrementalabsolutomecánico

Los codificadores de tracción por cable de TR-Electronic están equipados con codificadores rotativos absolutos o incrementales y se adaptan perfectamente a la serie de codificadores específicos. Tres clases satisfacen las necesidades específicas de diferentes cargas mecánicas, ciclo de trabajo, vida útil, resolución y reproducibilidad. Estándar El WDS es adecuado para las tareas de automatización normales. El tambor de cable completo, incluyendo el conjunto de muelles, se instala en una carcasa de aluminio extruido. Ventajas Montaje fácil (tuercas de ranura) Polea de guía, montable Alta fiabilidad de trabajo _ Cuerpo robusto de perfil de aleación de aluminio Aplicaciones estándar Datos avanzados del producto Draw-Wire WDS-1600-P60, 1,6 m, 60 mm Número(s) de pedido 40-730-010 Diseño de la carcasa 60 mm Material de la carcasa Aluminio anodizado Longitud de medición 1,60 m Relación de engranaje 150,12 mm/rev. Nota: ¡Tenga en cuenta la placa de características! Precisión, relación de transmisión ± 0,13 % Diámetro, alambre de medición 0,45 mm Material, alambre de medición Acero inoxidable, revestido de PA Ángulo de salida del cable <= ±3 ° Linealidad ± 0,02 % en relación con el rango de medición Aceleración del cable, típicamente 98 m/s² Fuerza de retroceso del muelle 3,5...5,5 N Opciones - Polea guía unidireccional, salida de cable lineal Masa, típicamente 0.3 kg
