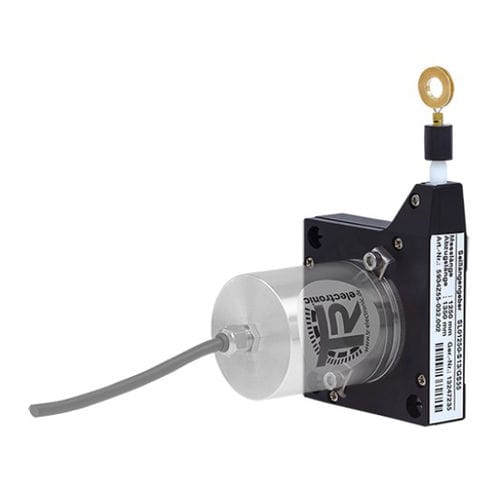

Encoder de cable incremental SL00

absolutomecánicode plástico

Los codificadores de tracción por cable de TR-Electronic están equipados con codificadores rotativos absolutos o incrementales y se adaptan perfectamente a la serie de codificadores específicos. Tres clases satisfacen las necesidades específicas de diferentes cargas mecánicas, ciclo de trabajo, vida útil, resolución y reproducibilidad. Estándar El WDS es adecuado para las tareas de automatización normales. El tambor de cable completo, incluyendo el conjunto de muelles, se instala en una carcasa de aluminio extruido. Codificadores de cable estándar en nuestro selector Para las cajas de encoder de longitud de cable estándar tipo WDS, proporcionamos poleas de desvío que pueden ser añadidas por el usuario Ventajas Rodamiento a través del eje del encoder Diseño plano Diseño ligero Aplicaciones de baja demanda Versión económica Datos avanzados para el producto Draw-Wire SL00, 3.0 m, 80 mm Número(s) de pedido 40-723-002 Diseño de la carcasa 80 mm Material de la carcasa Plástico, Noryl Longitud de medición 3.00 m Relación de transmisión 230 mm/rev. Nota: ¡Tenga en cuenta la placa de características! Precisión, relación de transmisión ± 0,10 % Diámetro, alambre de medición 0,55 mm Material, alambre de medición Acero inoxidable, 1.4401 Ángulo de salida del cable <= ±3 ° Linealidad ± 0,01 % en relación con el valor de medición Reproducibilidad 0,005 % en relación con el valor de medición Velocidad de ajuste <= 6 m/s Fuerza de retroceso del muelle 5...6,3 N Ciclos de carga, típicamente <= 1 000 000 Masa, típicamente 0.25 kg
