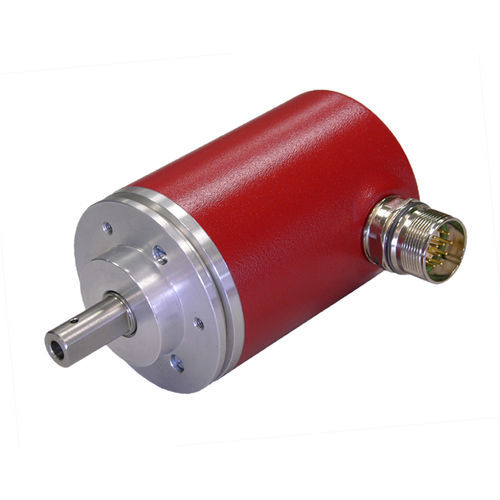

Encoder rotativo absoluto CEV65 series

PROFIBUSDeviceNet

Para más espacio de conexión de dispositivos de bus de campo PROFIBUS, DeviceNET, CANopen Cubierta de bus de campo para cableado directo en obra Características Soluciones específicas para cada cliente Programación flexible Otras interfaces disponibles Diseño mecánico modular Línea de productos modular Tensión nominal Valor específico 24 VDC Valores límite, mín./máx 11/27 VCC Corriente nominal, típica Valor específico 80 mA Condición sin carga Diseño del dispositivo Tipo Monovuelta/Multivuelta Resolución total <= 31 Bit Número de pasos por revolución <= 8192 Número de revoluciones <= 256000 Capacidad de salida <= 30 Bit SSI - Interfaz Entrada de reloj SSI Optoacoplador Salida de datos SSI RS-422, 2 hilos Frecuencia SSI-Clock 80...1000 kHz SSI-Mono tiempo, típicamente 20 µs Tiempo de ciclo 250 µs, interno Parámetro/Función, modificable Resolución Código de salida Formato de salida Señal de estado de movimiento Final de carrera Señal de error Parámetro preajustado Paridad Señal de dirección Sobrevelocidad Dirección de conteo Tipo de parametrización programable Programación - Herramienta TR-Soft: TRWinProg Entradas externas F/R Dirección de conteo Preajuste ajuste electrónico Nivel lógico "0" < +2V, "1" = Alimentación Salidas externas Nivel de salida Tensión de alimentación, <= 50 mA Tipo de parametrización programable Número de salidas 8 Etapas de salida Push Pull Equipo Opción A prueba de cortocircuitos sí Velocidad máxima, mecánicamente <= 6000 1/min Carga del eje, axial/radial <= 40 N, = 3,9E+10 revoluciones Tiempo de vida del rodamiento - Parámetro Velocidad 3000 1/min Temperatura de funcionamiento 60 °C Carga del eje, axial/radial <= 20 N, <= 30 N Punto de origen, carga sobre el eje en el extremo del eje
