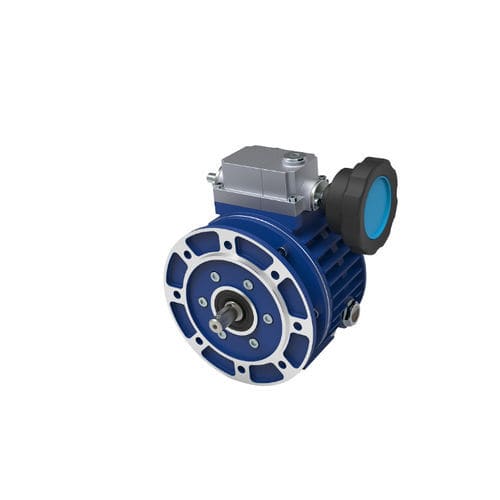

Variador mecánico con reductor N

El variador mecánico se basa en una transmisión epicicloidal para relaciones variables. El motor hace girar los anillos solares (5-6) que hacen girar los satélites (8). A su vez, éstos están en contacto con el anillo exterior fijo (7) y el anillo móvil exterior (9). Los satélites giran alrededor de sus ejes al tiempo que originan la rotación del portasatélites (eje de salida). Variando la posición axial de la pista de rodadura exterior móvil (9) mediante el tornillo de control, el anillo portabolas (14) y la leva fija (15), los satélites se ven obligados a variar su posición radial de revolución. Así, los diámetros de rodadura cambian, al igual que la velocidad angular del eje de salida. Cuando el punto de contacto de rodadura de los anillos exteriores (7) (9) está cerca del centro de los satélites (8), la velocidad de salida se reducirá: el eje de salida girará más lentamente, aumentando así el valor del par de salida. DETALLES DEL PRODUCTO - Los variadores mecánicos de la serie N de tamaños 003, 005, 010, 020, 030 y 050, con un rango de potencia de 0,25 kW a 4 kW, se fabrican en aluminio. - Gama de variación 1 - 6. - La carcasa de aluminio permite reducir el peso para una aplicación y un transporte más cómodos. - La brida de entrada cerrada forma parte integral de la carcasa del variador para facilitar la instalación y evitar la posibilidad de fugas de aceite. - Conexiones de motor IEC B5 disponibles de serie. - El tapón respiradero magnético mantiene limpio el lubricante y prolonga los intervalos de mantenimiento. - El funcionamiento en baño de aceite proporciona una alta eficiencia para un funcionamiento silencioso y sin vibraciones. - La unidad puede funcionar en ambas direcciones, los ejes de entrada y salida giran en la misma dirección. - El eje de transmisión de doble extensión permite una fácil instalación desde ambos lados.
