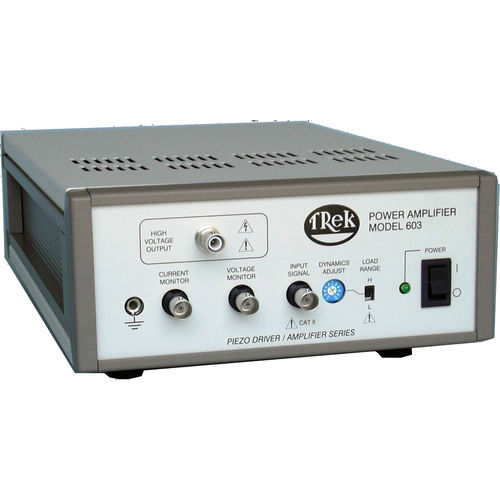

Amplificador de potencia 603

de alta tensiónDCpara actuador piezoeléctrico

El modelo 603 del viaje es un amplificador de potencia de alto voltaje de DC/un conductor piezoeléctrico diseñado para proporcionar el control exacto de voltajes de salida en las gamas bipolares o unipolares que son cliente especificado dentro de una gama de ajustes disponibles. El instrumento alcanza las respuestas exactas de la salida y las altas tarifas de ciénaga exigidas por las cargas reactivas utilizando una etapa de la salida activa del cuatro-cuadrante que se hunda o actual de fuentes en cargas reactivas o resistentes. Los 603 modelo se configura como amplificador de no-inversión. Una configuración de inversión está opcionalmente disponible. Ambas configuraciones están disponibles en el empaquetado solo o en doble canal. Son operables en un top del banco o en 19 en estante. Especificaciones dominantes Gamas disponibles del voltaje: 0 a ±125 kilovoltio DC o a la CA del pico 0 a -250 V DC o CA del pico 0 a +250 V DC o CA del pico Gama de la corriente de salida: 0 a ±40 mA DC o a la CA del pico de ±80 mA para 1 ms Tarifa de ciénaga: Mayor de 100 V/µs Ancho de banda grande de la señal: DC a mayor de 150 kilociclos (distorsión del 5%) Aumento del voltaje de DC: 50 V/V o 25 V/V Los usos típicos incluyen Conducción de los actuadores piezoeléctricos Electroóptica de modulación Haces iónicos electrostático que controlan Abastecimiento de las capacidades CON./DESC. remotas para los sistemas automatizados o controlados por ordenador Características y ventajas salida del Cuatro-cuadrante para conducir cargas capacitivas Hasta dos canales independientes del amplificador en un recinto Cortocircuito protegido para la protección del equipo CE obediente para la confiabilidad confiada Configuraciones de salida reprogramables del fábrica-sistema Todo el diseño de estado sólido para la operación sin necesidad de mantenimiento Ruido bajo de la salida para las salidas ultra-exactas
